UV, UV DTF i DTF: zobacz trzy drogi od grafiki do gotowego produktu
Nadruk na koszulce, kolorowe etui i grafika na drewnianej płytce mogą wyglądać podobnie na zdjęciu, ale powstają na różne sposoby. W jednym procesie przedmiot leży w drukarce, w drugim otrzymuje gotowy transfer, a w trzecim potrzebna jest prasa. Pokażemy te różnice na rzeczywistych materiałach z naszych ofert.
Najważniejsze w tym poradniku
- UV bezpośredni nanosi grafikę na przedmiot umieszczony w obszarze pracy.
- UV DTF przenosi druk z odpowiedniego systemu folii na zgodne twarde podłoże.
- DTF do tkanin wykorzystuje folię, klej termotopliwy i transfer w prasie.
Najpierw rozpoznaj proces
Podobny obraz, inna droga na powierzchnię
Trzy drogi do gotowego nadruku
UV bezpośredni
Przedmiot → druk na powierzchni → utwardzanie UV
Przedmiot musi zmieścić się w urządzeniu lub kompatybilnym uchwycie.
UV DTF
Druk na folii → przygotowanie transferu → aplikacja
Grafika przechodzi na odpowiednie twarde podłoże. Zestaw folii musi być zgodny z systemem.
DTF do tkanin
Druk na folii → klej i utrwalenie → prasa
Transfer termiczny na zgodną tkaninę; ustawienia dobiera się do użytych materiałów.
Najłatwiej rozpoznać technologię po tym, na czym drukuje głowica i co dzieje się po wydrukowaniu. W UV bezpośrednim atrament trafia na przedmiot. W UV DTF i tekstylnym DTF najpierw powstaje grafika na folii, ale dalsze materiały oraz sposób aplikacji są inne.
To rozróżnienie jest praktyczne. Do koszulki potrzebujesz procesu zgodnego z tkaniną i późniejszym praniem. Przy etui znaczenie mają powierzchnia, kształt i przyczepność. Przy panelu dochodzą położenie grafiki, wysokość detalu oraz możliwość stabilnego ułożenia go na stole.
UV bezpośredni: przedmiot wchodzi pod głowicę
Na filmie z Z120M zobaczysz grafikę nanoszoną na płaski przedmiot. W kolejnym przykładzie butelka jest obracana w uchwycie pod głowicą. W obu przypadkach urządzenie drukuje na powierzchni przedmiotu; nie jest to przyklejanie transferu UV DTF.
Tak można organizować personalizację odpowiednich tabliczek, etui, paneli i gadżetów. Przedmiot musi mieścić się w przestrzeni pracy, być właściwie ustawiony i pozostawić wymagany prześwit dla głowicy. Przy serii kilku identycznych elementów uchwyt pozycjonujący pomaga wracać do tego samego miejsca nadruku.
W aktualnej ofercie Z120M podano maksymalny obszar nadruku 267 × 420 mm i wysokość przedmiotu 0–120 mm. Sama platforma 300 × 420 mm jest innym parametrem niż obszar zadruku. Do planowania projektu bierz właściwą wartość oraz rzeczywistą geometrię przedmiotu z mocowaniem.
UV bezpośredni: grafika na płaskim przedmiocie
Głowica drukuje, a ręce pokazują gotową kolorową grafikę na płaskiej próbce.
Powiązana oferta → · Otwórz filmUV bezpośredni: butelka w uchwycie obrotowym
Druk na cylindrycznym przedmiocie oraz gotowy wzór na butelce.
Powiązana oferta → · Otwórz filmZobacz stół, karetkę i tor prowadzenia

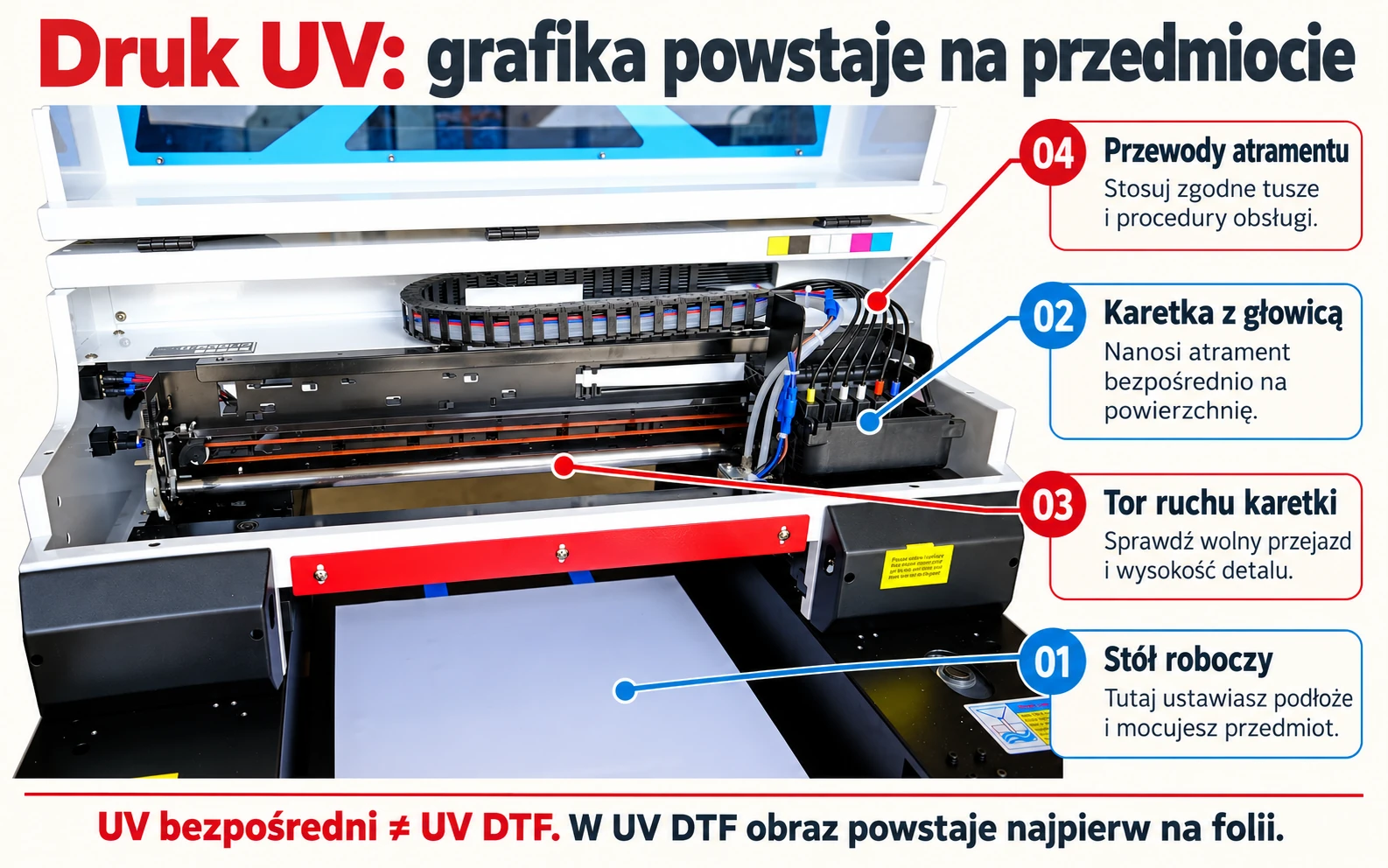

Na opisanym zdjęciu drukarki UV widać stół, karetkę z głowicą, prowadzenie ruchu i przewody atramentu. To konkretne miejsca, które wpływają na przygotowanie zadania. Ruchomy element nie może trafić w zbyt wysoki detal ani w wystający uchwyt.
Przy bezpośrednim druku na nierównej powierzchni nie wystarczy ustawić najwyższego punktu „na oko”. Ograniczenia odległości głowicy, pomiaru wysokości, krzywizny i uchwytów wynikają z konstrukcji urządzenia. Próbę wykonaj na rzeczywistym przedmiocie, łącznie z jego wykończeniem.
Oferta Z120M obejmuje CMYK oraz biel. Nie zakładaj automatycznie dodatkowego lakieru, faktury lub zgodności z dowolną folią tylko dlatego, że urządzenie ma lampę UV. W każdej konfiguracji trzeba sprawdzić konkretne kanały i zatwierdzone materiały.
Podpiera przedmiot podczas nanoszenia obrazu. Wymiary platformy i obszar faktycznego druku to różne parametry.
Przemieszcza głowicę nad powierzchnią. Przedmiot i mocowanie muszą pozostawić jej odpowiednią przestrzeń.
Umożliwia ruch zespołu wzdłuż obszaru druku.
Widoczne przewody należą do układu zasilania atramentem; ich obsługę opisuje instrukcja konkretnego modelu.
Drewno i przezroczyste podłoże: grafika spotyka fakturę
Na drewnie kolor współpracuje z usłojeniem i wykończeniem. Ten sam wzór na surowym, lakierowanym i inaczej przygotowanym podłożu nie musi wyglądać identycznie. W pokazie zwróć uwagę na brzegi grafiki oraz relację kolorowego obrazu do naturalnego tła.
Przezroczysty przedmiot stawia inne pytanie: skąd ma być oglądany nadruk i jakie ma mieć tło? Biała warstwa może zmienić odbiór kolorów, a projekt widziany przez płytę wymaga przemyślenia strony druku i kolejności warstw w obsługiwanym procesie. Przygotuj mały fragment z kolorem, bielą i przejściem do przezroczystości.
Film pokazuje konkretny efekt wizualny. Przyczepność, odporność na używany środek czyszczący i zachowanie po czasie oceń na własnym materiale. Nie traktuj samego połysku zdjęcia jako informacji o trwałości gotowego wyrobu.
UV bezpośredni: grafika na drewnie
Zbliżenie głowicy nad małymi drewnianymi krążkami.
Powiązana oferta → · Otwórz filmUV bezpośredni: nadruk na przezroczystym podłożu
Praca głowicy i prezentacja kolorowych wzorów na przezroczystych elementach.
Powiązana oferta → · Otwórz filmUV DTF: wydrukuj transfer, a potem przenieś grafikę
W UV DTF grafika powstaje w zgodnym systemie folii i atramentu UV. Po przygotowaniu transferu jest przenoszona na przedmiot. Nie trzeba umieszczać całego dekorowanego obiektu na stole drukarki, ale nadal trzeba potwierdzić przydatność jego powierzchni do konkretnego transferu.
Oryginalny krótki film xTool O1 z kubkiem łączy etap projektu, drukowania na nośniku i gotowy efekt. Materiał z etui telefonu pokazuje przykład przyłożenia i dociskania transferu. Porównaj to z wcześniejszą sceną, w której głowica pracuje bezpośrednio nad obracaną butelką. Pełną kolejność przygotowania i zdejmowania folii stosuje się według instrukcji systemu.
Typowy system rozdziela folię do druku A oraz film przenoszący B. Pełnią różne role i pracują jako zgodny zestaw. Sposób laminowania, usuwania nośnika i aplikacji zależy od materiałów oraz konfiguracji. Nie dobiera się ich wyłącznie po podobnej nazwie „folia UV”.
UV DTF: projekty na kubkach
Oryginalny pokaz xTool: projekt, druk na folii oraz kubki z gotowymi wzorami.
Powiązana oferta → · Otwórz filmUV DTF: aplikacja na etui
Projekt, druk folii i ręczne przenoszenie wzoru na etui.
Powiązana oferta → · Otwórz filmArkusz czy rolka: różnica w organizacji serii
Przy kilku indywidualnych grafikach wygodny może być tryb arkuszowy. Gdy regularnie przygotowujesz dłuższe partie, ważne stają się prowadzenie nośnika, laminowanie i odbiór transferu. W systemie O1 służą temu kompatybilne akcesoria, m.in. LM1 i RF1, zależnie od wybranej konfiguracji.
Animacja producenta pokazuje organizację toru rolkowego, a drugi materiał przedstawia dłuższy wydruk i aplikację na przedmiot. To pokaz sposobu pracy. Nie odczytuj z długości samego klipu wydajności produkcyjnej ani zmierzonej długości całej rolki.
Do planowania serii dolicz rozłożenie grafik na nośniku, przygotowanie transferów, ręczną aplikację i kontrolę. Sama szybkość głowicy nie opisuje czasu od pliku do gotowego zamówienia.
UV DTF: animacja toru materiału
Animacja producenta pokazująca drogę materiału i przykłady dekorowanych przedmiotów.
Powiązana oferta → · Otwórz filmUV DTF: dłuższy wydruk i aplikacja
Projekt, wyprowadzanie zadrukowanej folii i aplikacja wzoru na deskorolce.
Powiązana oferta → · Otwórz filmDTF do odzieży: od folii PET do koszulki
Tekstylny DTF również zaczyna się od folii, ale wykorzystuje pigmentowy system atramentowy i klej termotopliwy. Po przygotowaniu i utrwaleniu warstwy klejowej transfer trafia na zgodną tkaninę przy użyciu prasy. To inny zestaw materiałów niż UV DTF do twardych powierzchni.
Własny film KJ-302A pokazuje druk na folii, a krótki detal gotowego nadruku — tkaninę trzymaną i poruszaną w dłoniach. Te ujęcia pozwalają zobaczyć nośnik oraz gotowy wyrób. Dobór parametrów prasowania i ocenę prania trzeba przeprowadzić dla zastosowanej folii, proszku oraz odzieży.
Przy ciemnej koszulce biała warstwa pomaga odseparować kolory od tła. Ważny jest także rozmiar pełnych pól: duża jednolita grafika i delikatny napis mogą inaczej układać się na odzieży. Oceń nie tylko kolor, ale również chwyt, krawędź, elastyczność oraz miejsce aplikacji względem szwów i zgrubień.
Drukowanie na folii DTF
Ruch głowicy nad folią z kolorowymi motywami do przeniesienia na tekstylia.
Powiązana oferta → · Otwórz filmZbliżenie nadruku na tkaninie
Detal kolorowego nadruku na tkaninie trzymanej w dłoniach.
Powiązana oferta → · Otwórz filmDrukarka, shaker i prasa to kolejne etapy pracy

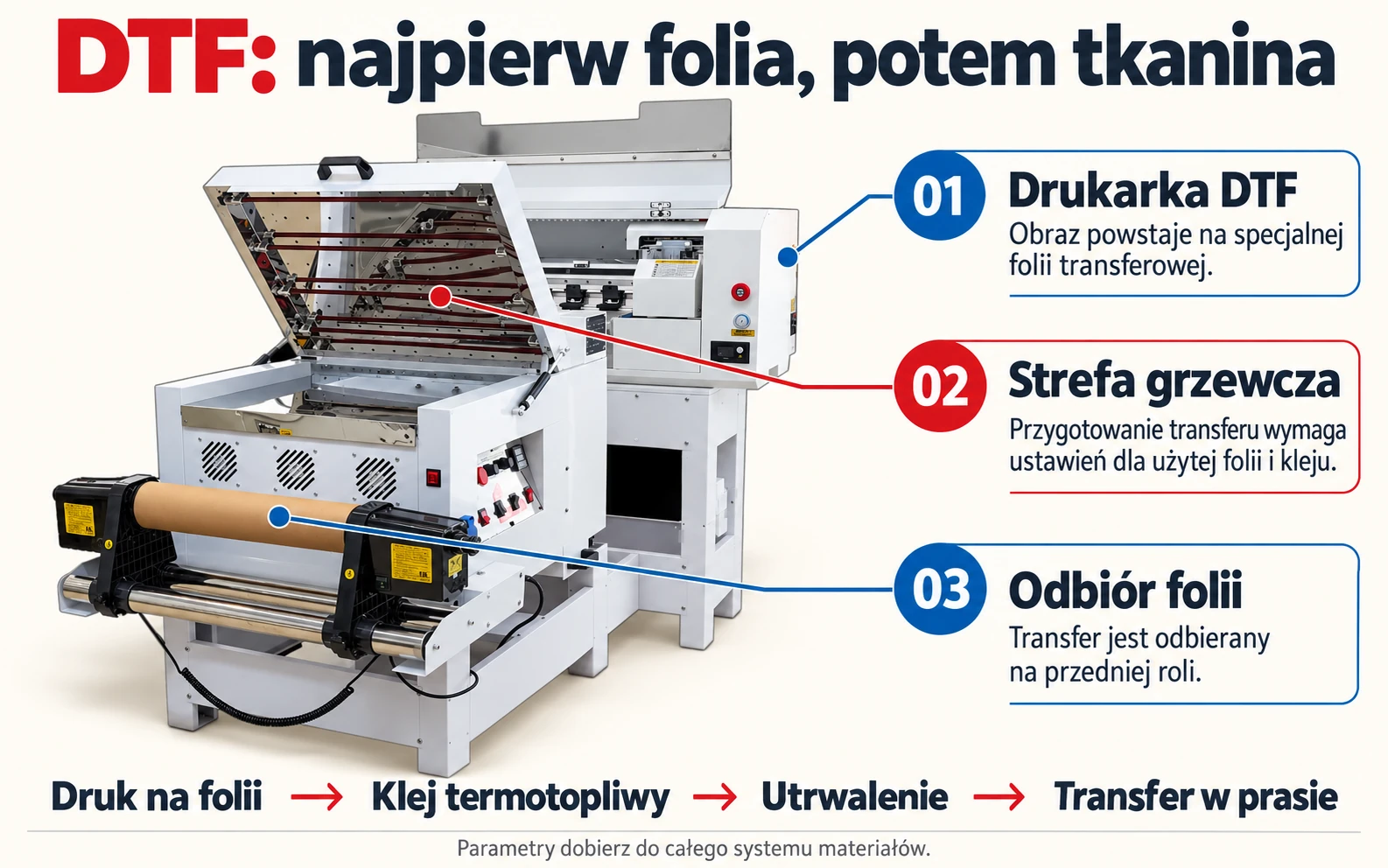

Opisane zdjęcie zestawu pokazuje drukarkę, strefę grzewczą przygotowania transferu i odbiór folii. W procesie trzeba kontrolować równomierne naniesienie właściwego kleju, usunięcie nadmiaru oraz utrwalenie zgodnie z materiałami. Dopiero potem planujesz aplikację na tkaninę.
W aktualnej ofercie KJ-302A maksymalna szerokość nadruku wynosi 420 mm, a nośnika 430 mm. Dwie głowice EPSON XP600, CMYK i biel oraz shaker z układem grzewczym tworzą określoną konfigurację. Prasa termotransferowa jest osobnym etapem wymagającym właściwego doboru do wyrobu.
Przygotowując grafikę, używaj ustawień RIP i orientacji przewidzianych dla całego procesu. Nie dodawaj kolejnego odbicia lustrzanego w każdym programie bez sprawdzenia, który etap wykonuje je automatycznie. Drobny test z czytelnym napisem pomaga sprawdzić kierunek obrazu przed serią.
Nanosi grafikę na folię transferową; nie drukuje w tym procesie bezpośrednio na koszulce.
Jest częścią przygotowania transferu z warstwą klejową. Czas i temperatura zależą od systemu materiałów.
Przygotowany transfer trafia do dalszej obróbki. Przeniesienie na tkaninę odbywa się później w prasie.
Dlaczego biel zmienia odbiór koloru
Kolorowy obraz na białym tle, czarnej koszulce i przezroczystej płycie ma inne warunki oglądania. Biały atrament może tworzyć podkład albo część grafiki — zależnie od technologii oraz obsługiwanego układu warstw.
Przy próbce warto umieścić obok siebie drobny tekst, nasycone pole, przejście tonalne i fragment o kontrolowanej przezroczystości. Oglądaj projekt na właściwym tle i z tej strony, z której będzie używany. Nie oceniaj całego procesu wyłącznie po wydruku fotografii na białej płytce.
Biel wymaga także codziennej obsługi zgodnej z systemem. Cyrkulacja i mieszanie, jeśli są wyposażeniem danego modelu, pomagają organizować pracę atramentu, ale nie znoszą kontroli dysz, czynności rozpoczęcia i zakończenia dnia ani wymagań dotyczących przerw.
Porównaj rozwiązania po zadaniu, nie po wspólnym słowie „druk”
| Przykład zadania | Punkt wyjścia | Co sprawdzić w zestawie |
|---|---|---|
| Powtarzalne płaskie panele i gadżety | UV bezpośredni, np. Z120M | Obszar zadruku, wysokość, mocowanie, podłoże i kanały atramentu |
| Grafiki przenoszone na odpowiednie twarde przedmioty | Zgodny system UV DTF, np. O1 w odpowiedniej konfiguracji | Atrament, folie, przygotowanie transferu, aplikacja i akcesoria |
| Koszulki i tekstylia | Tekstylny DTF, np. KJ-302A z przygotowaniem transferu | Folia, klej, utrwalanie, prasa oraz zgodność tkaniny |
| Wiele wzorów w partii transferów | Rozwiązanie arkuszowe lub rolkowe dopasowane do technologii | Układ grafik, odpady, laminowanie lub przygotowanie kleju, odbiór i aplikacja |
Wybór jest łatwiejszy, kiedy pokażesz trzy realne produkty: najczęstszy, największy i najbardziej wymagający. Podaj ich materiał, wykończenie, rozmiar grafiki, liczbę sztuk oraz sposób późniejszego używania.
Próbka, która odpowiada na pytania klienta
- Użyj właściwego przedmiotu. Ten sam dostawca, powłoka, kolor i materiał co w planowanym zamówieniu.
- Przygotuj fragment trudnego projektu. Drobny tekst, pełne pola, logo i kluczowe kolory.
- Wykonaj cały proces. Z przygotowaniem podłoża, transferem lub mocowaniem oraz wymaganym utrwaleniem.
- Sprawdź efekt po wymaganym czasie. Oceń brzegi, przyczepność i wygląd w warunkach użytkowania.
- Zweryfikuj istotną odporność. Dla odzieży pranie i rozciąganie, dla gadżetu odpowiednie czyszczenie lub ścieranie — według zastosowanego systemu.
Nie zakładaj automatycznej odporności na zmywarkę, ekspozycję zewnętrzną ani dopuszczenia do kontaktu z żywnością. To konkretne wymagania gotowego wyrobu, które trzeba potwierdzić dla użytych materiałów i procesu. Taki zapis oczekiwań pomaga dostawcy zaproponować właściwy test.
Do wykorzystania w pracowni
Przed wyborem technologii przygotuj
Zaplanuj pracownię na cały cykl, nie tylko na drukowanie
Obok maszyny potrzebujesz miejsca na przygotowanie podłoży, folie, transfery i ocenę gotowego produktu. Dla DTF dochodzą materiały klejowe i etap termiczny, dla UV — wymagania pracy z atramentem oraz utwardzaniem. Wentylację, ochronę i obsługę materiałów organizuje się według instrukcji i ich kart.
Porównaj procedurę startu, kontrolę dysz, obsługę bieli oraz czynności po zakończeniu dnia. Zapisz także, co zrobić przed dłuższą przerwą. Przy małych i nieregularnych zamówieniach ten rytm może mieć równie duże znaczenie jak sama szybkość druku.
W próbnej partii zmierz osobno przygotowanie pliku, drukowanie, przygotowanie transferu lub mocowania, aplikację i kontrolę. Zapisz liczbę zaakceptowanych sztuk oraz zużycie nośnika. Taki zapis ujawnia, czy pracownię ogranicza drukarka, ręczna aplikacja czy przygotowanie kolejnego zamówienia.
Doprecyzuj przed wyborem
Pytania i odpowiedzi
Czy UV DTF i DTF do koszulek to ten sam proces?
Nie. W obu pojawia się folia, ale różnią się atrament, materiały i sposób przenoszenia. Tekstylny DTF wykorzystuje klej termotopliwy oraz prasę; UV DTF jest osobnym systemem transferowym do odpowiednich twardych powierzchni.
Czy każda drukarka UV może drukować na dowolnej folii UV DTF?
Zgodność wymaga potwierdzenia dla konkretnego urządzenia, atramentu, folii i sposobu przygotowania transferu. Sama lampa UV nie potwierdza obsługi dowolnego systemu.
Co pokazuje film butelki z Z120M?
Bezpośredni druk na przedmiocie obracanym w uchwycie. Nie jest to pokaz naklejania UV DTF.
Czy do KJ-302A potrzebna jest prasa?
Transfer na zgodną tkaninę jest etapem wykonywanym w odpowiedniej prasie. Drukarka i shaker przygotowują nadruk na folii, ale nie zastępują tego etapu aplikacji.
Czy każdy zestaw xTool O1 zawiera cały system rolkowy?
Skład zależy od wybranej wersji i zestawu. Sprawdź właściwy układ atramentów oraz obecność potrzebnych folii, laminatora, podajnika i pozostałych akcesoriów.
Czy szerokość folii 430 mm oznacza nadruk 430 mm?
W opisanej KJ-302A maksymalna szerokość nośnika to 430 mm, a nadruku 420 mm. W projekcie trzeba uwzględnić obszar druku, marginesy i prowadzenie materiału.
Czy pokaz rozciągania tkaniny dowodzi odporności na pranie?
Pokazuje zachowanie konkretnego nadruku w tej scenie. Odporność na pranie trzeba ocenić w wymaganych warunkach dla rzeczywistego zestawu folii, kleju, atramentu i odzieży.
