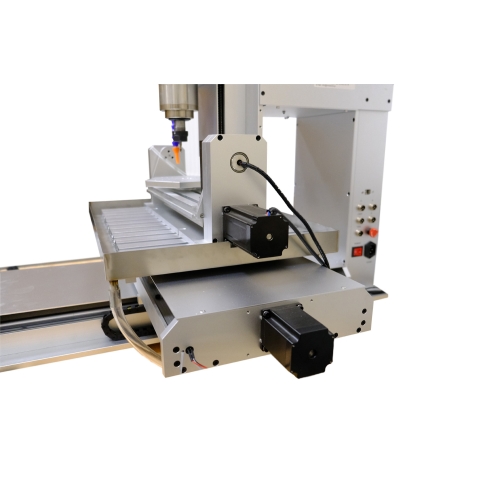

Frezarka CNC CNCTech 6040 5D 2,2 kW — 5 osi, USB + akcesoria
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: F-6040-5D
Kod producenta: F-6040-5D
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

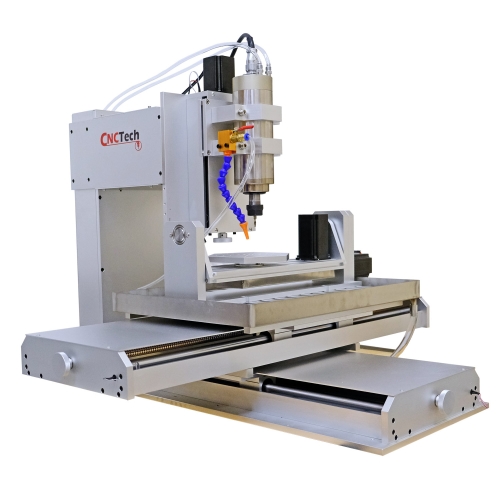

Frezarka CNC CNCTech 6040 5D — 2,2 kW
Podejdź do detalu z nowej strony.
Od płaskiego projektu do przestrzennego detalu
Modele, prototypy i elementy o kilku obrabianych powierzchniach — 6040 5D łączy ruch w osiach X, Y i Z ze stołem uchylno-obrotowym A/B. Możesz zmieniać ustawienie materiału względem narzędzia i planować bardziej złożone operacje.

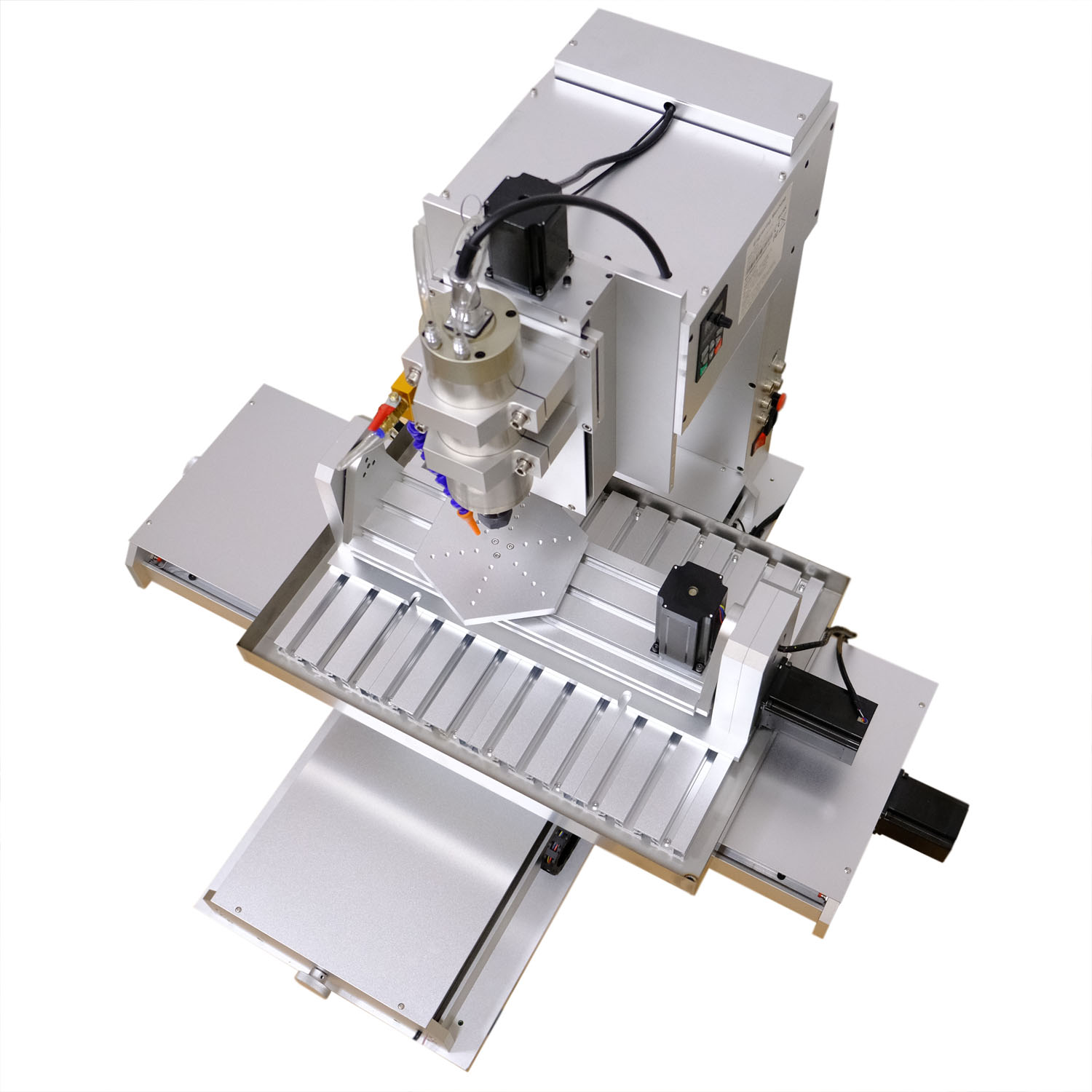

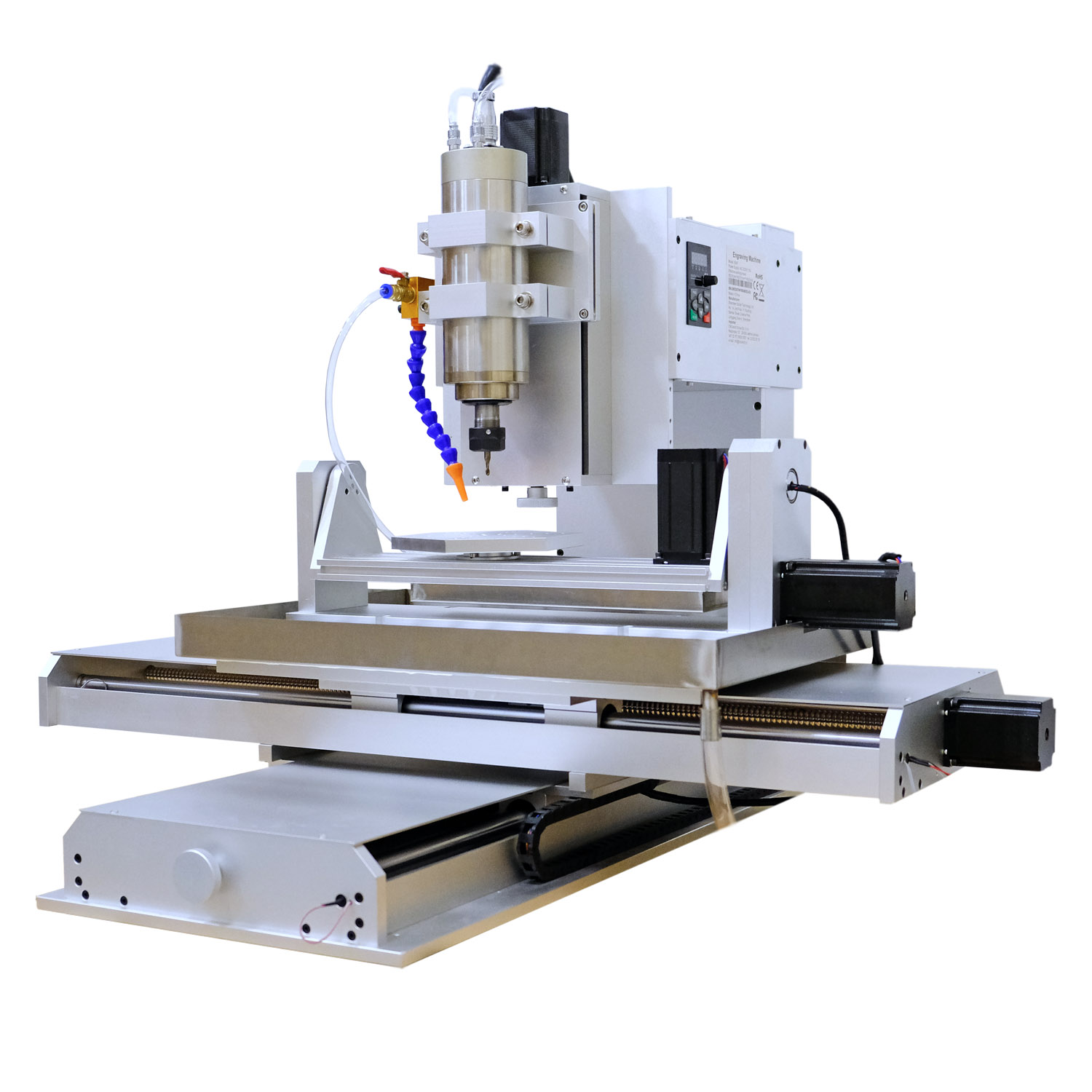

Pionowa konstrukcja, wrzeciono chłodzone wodą i śruby kulowe tworzą kompaktowe stanowisko do frezowania, grawerowania oraz wiercenia.
Pięć osi. Więcej możliwości.
Więcej stron w jednym zamocowaniu

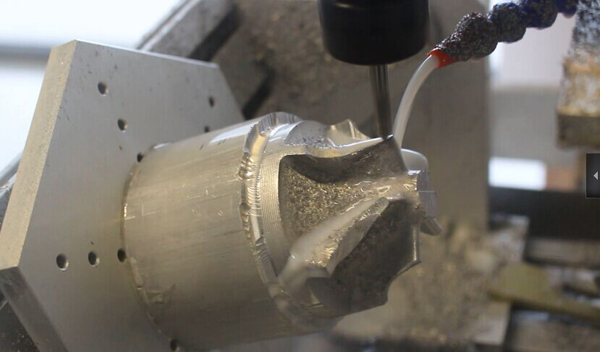

Osie obrotowe A i B zmieniają ustawienie detalu względem frezu. Ułatwia to dotarcie do powierzchni, które przy stole płaskim wymagają ponownego mocowania.
Wrzeciono 2,2 kW
Chłodzenie wodą i mocowanie ER20 pozwalają dobrać narzędzie do frezowania, grawerowania i wiercenia.
Miejsce na prototypy
Kompaktowa konstrukcja kolumnowa sprawdzi się w pracowni modelarskiej, warsztacie i przy nauce obróbki CNC.
Obróć detal, sięgnij dalej
Ustaw materiał pod odpowiednim kątem

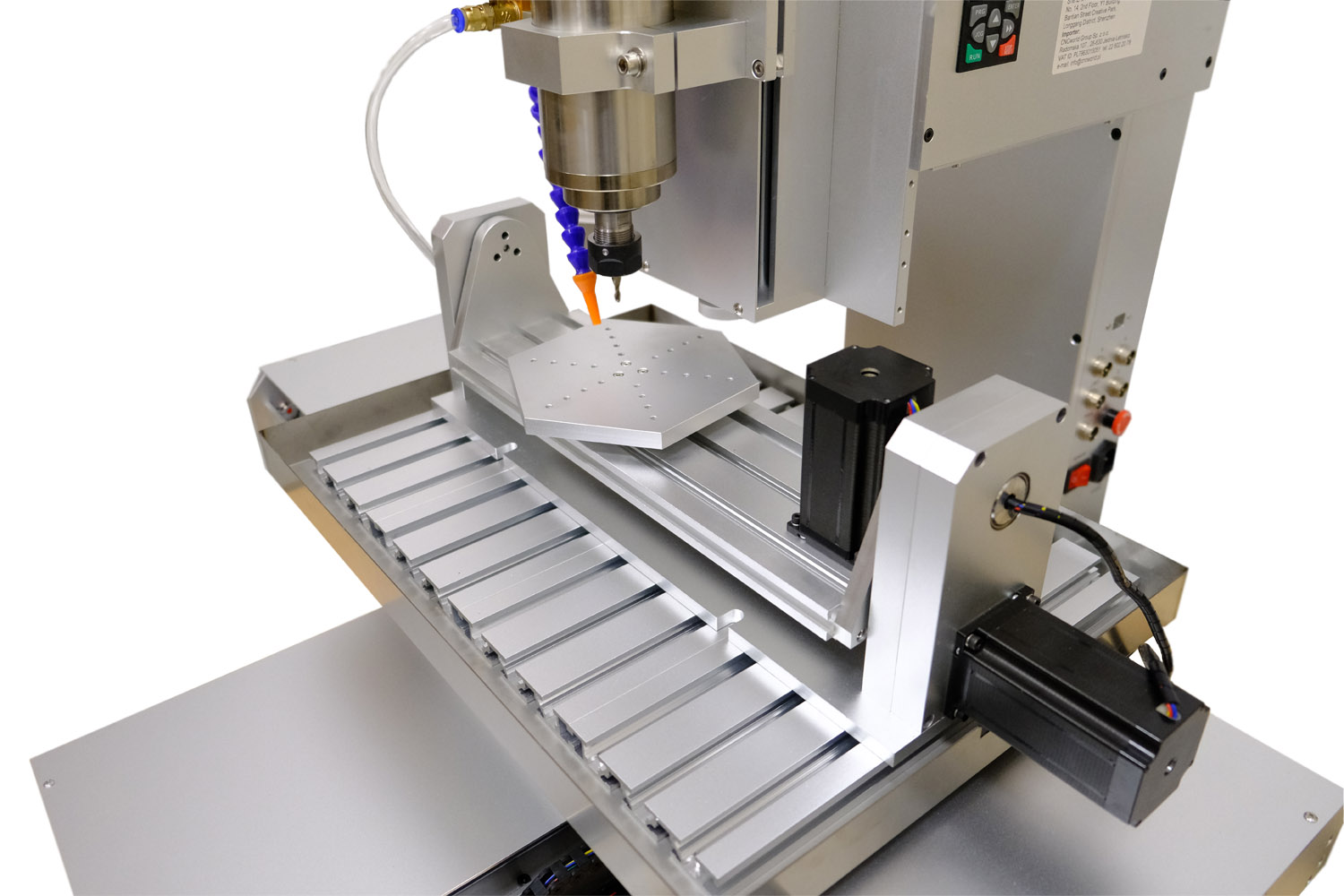

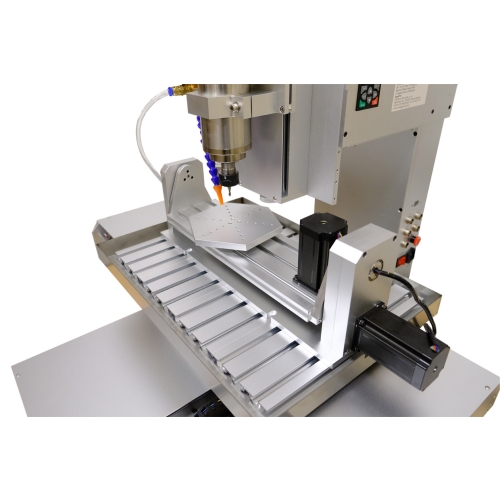

Stół A/B pozwala obracać i pochylać zamocowany przedmiot. To przydatne przy obróbce boków, powierzchni skośnych i modeli przestrzennych.
Program obróbki musi uwzględniać kinematykę stołu. Do pracy wieloosiowej potrzebujesz odpowiedniego programu CAM, postprocesora i poprawnej konfiguracji Mach3.
Zakres dostępny dla detalu zależy od jego kształtu, zamocowania, długości narzędzia i kąta ustawienia stołu. Pole XYZ nie oznacza maksymalnych wymiarów przedmiotu obrabianego w pięciu osiach.
Zobacz, jak powstaje model
Wybrane fragmenty filmu producenta pokazują rzeczywistą obróbkę figurki na HY-6040.
Od materiału do kształtu
Początkowy etap frezowania figurki na HY-6040.
Wybrany fragment: 35 sDetal z bliska
Dalsza obróbka powierzchni modelu przestrzennego.
Wybrany fragment: 40 sŹródło: ChinaCNCzone / kanał Scotle. Materiał przedstawia wersję producenta HY-6040; oferowana frezarka z oznaczeniami CNCTech jest pokazana na zdjęciach produktu. Zobacz cały film.
Moc przy narzędziu. Chłodzenie w obiegu.

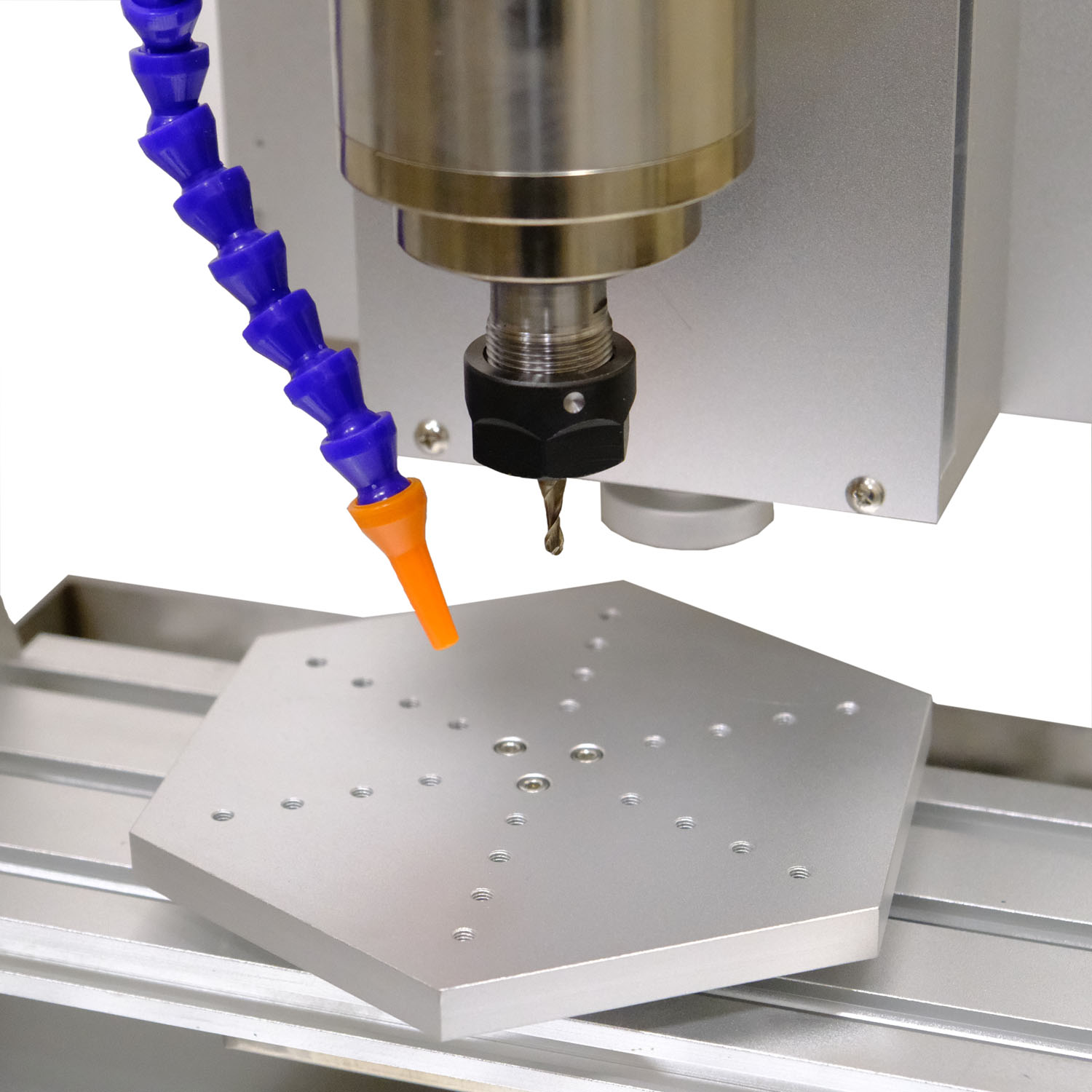

Wrzeciono 2,2 kW z mocowaniem ER20
Prędkość do 24 000 obr./min daje możliwość dobrania obrotów do narzędzia i materiału. Tuleje ER20 służą do mocowania frezów o odpowiedniej średnicy chwytu.
Wrzeciono jest chłodzone wodą. Dysza przy głowicy pozwala skierować chłodziwo w strefę obróbki — przydaje się zwłaszcza przy pracy w aluminium.
Pomysły, które nabierają kształtu
Drewno i tworzywa
Modele, reliefy i prototypy z drewna, akrylu, PVC oraz odpowiednio dobranych tworzyw konstrukcyjnych.
Metale nieżelazne
Lekkie frezowanie i grawerowanie aluminium, mosiądzu oraz miedzi przy odpowiednio dobranych narzędziach, posuwach i chłodzeniu.
Pracownia i edukacja
Nauka programowania CNC, sprawdzanie projektów i wykonywanie małych elementów oraz serii próbnych.
Prawdziwe wióry. Prawdziwe przykłady.
Zdjęcia pracy i detali opublikowane przez producenta dla HY-6040.

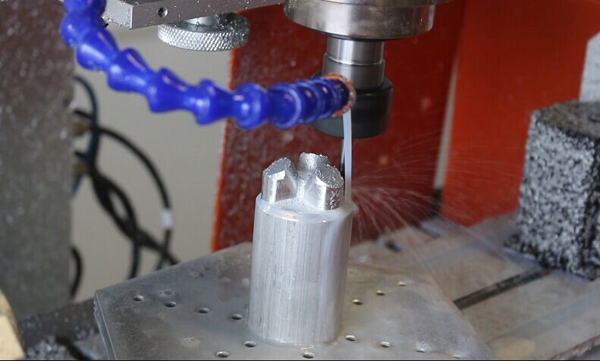

Przykład obróbki detalu aluminiowego.

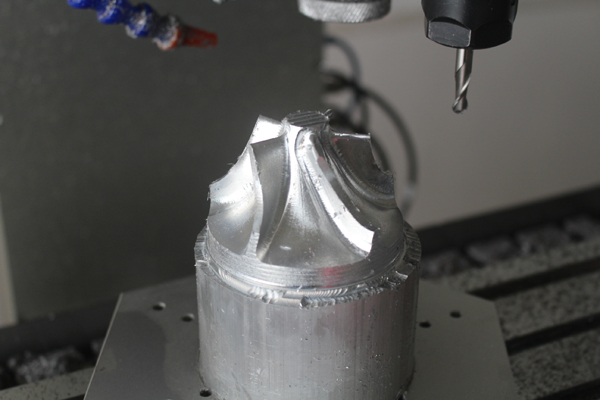

Detal przestrzenny w trakcie frezowania.
Przykład pracy na przechylonym stole.

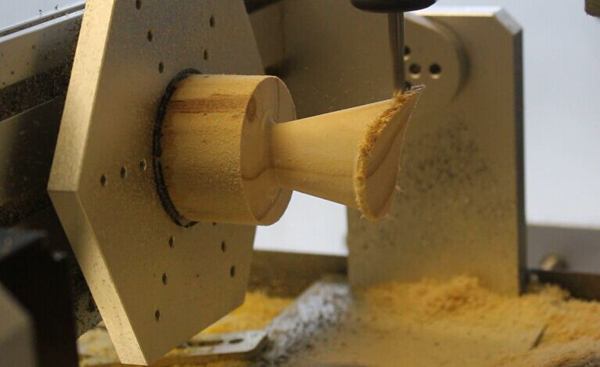

Frezowanie modelu z drewna.
Źródło zdjęć: ChinaCNCzone — HY-6040. Materiały pokazowe; efekt obróbki zależy od materiału, narzędzia i przygotowania programu.
Stabilny ruch zaczyna się od mechaniki
Śruby kulowe i stół krzyżowy

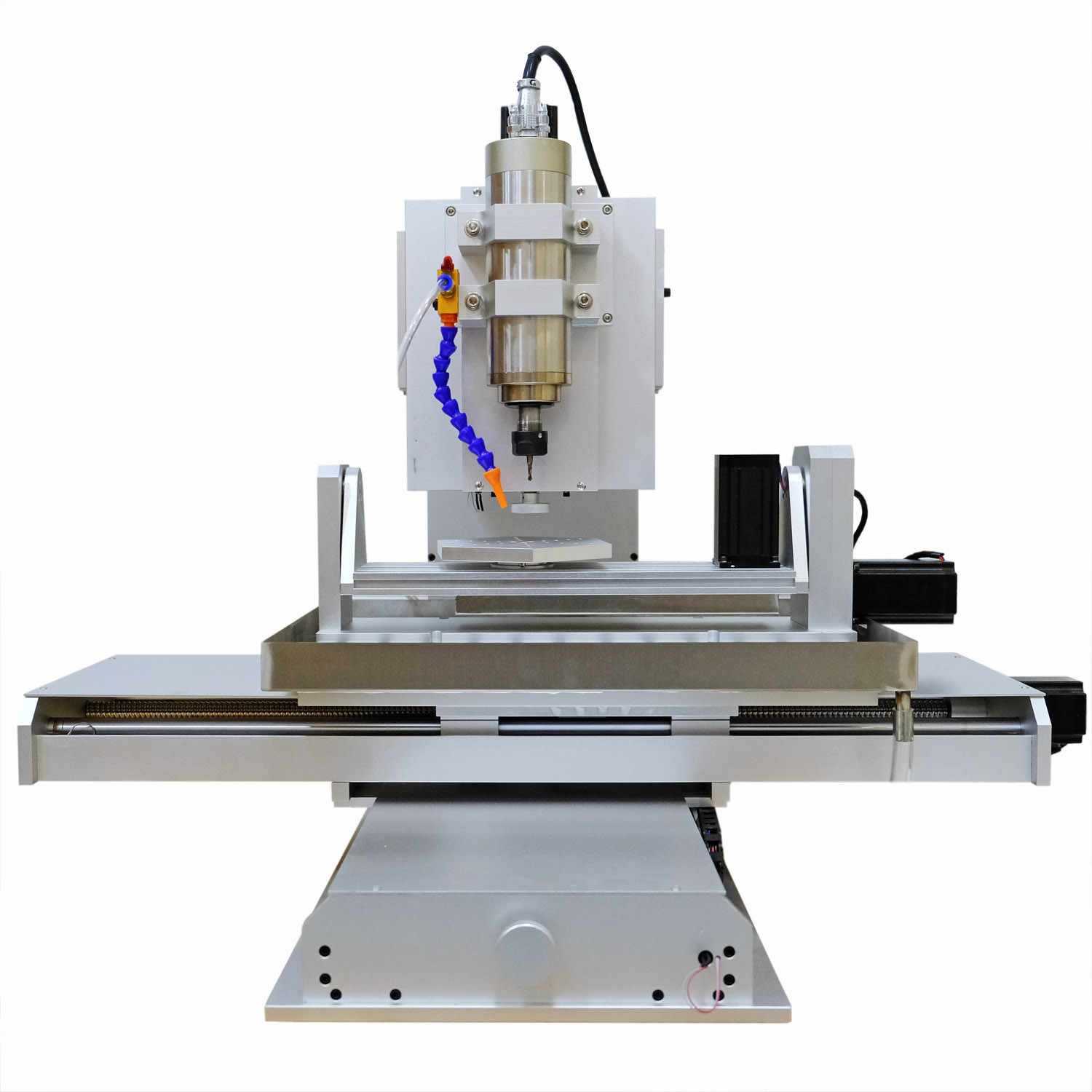

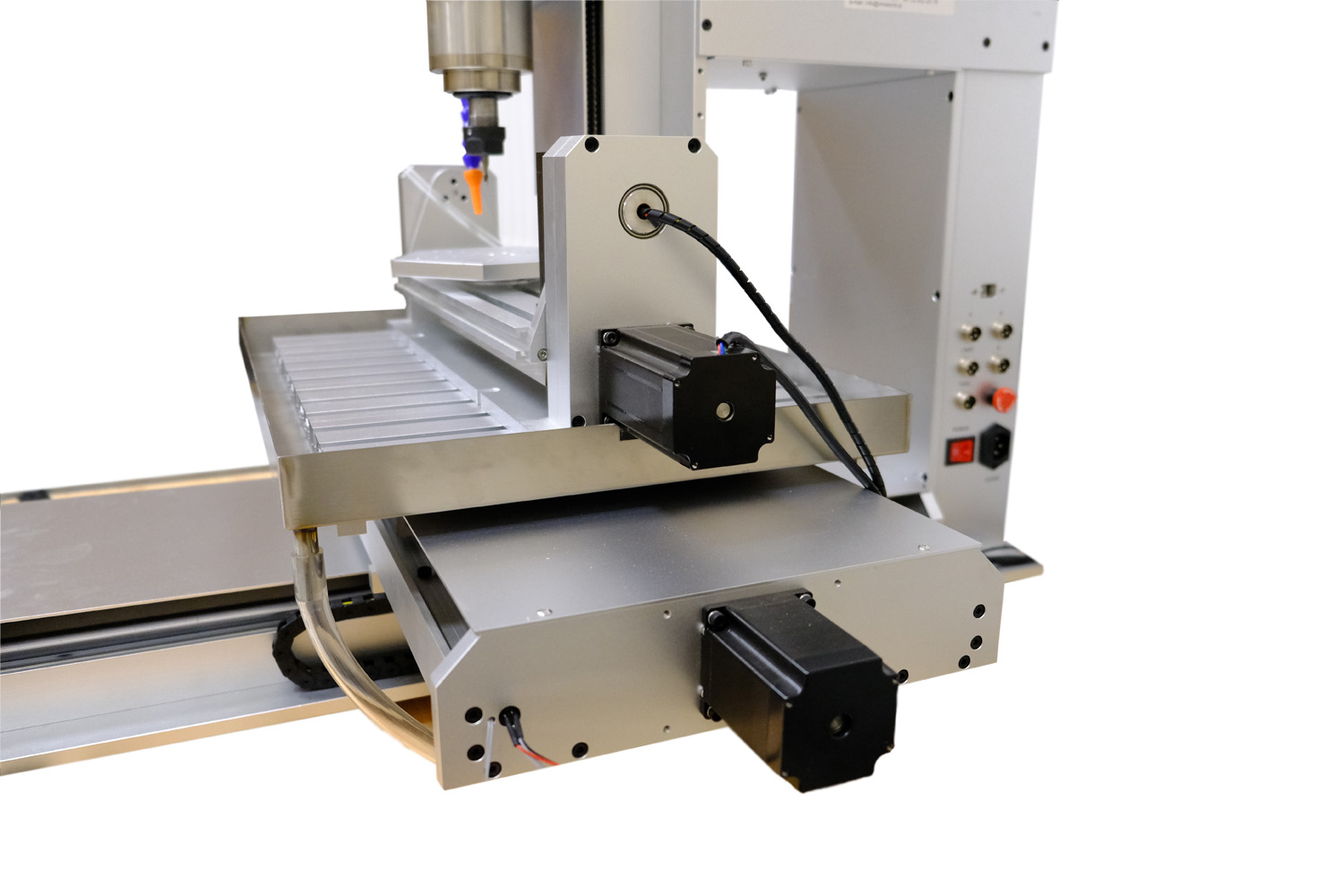

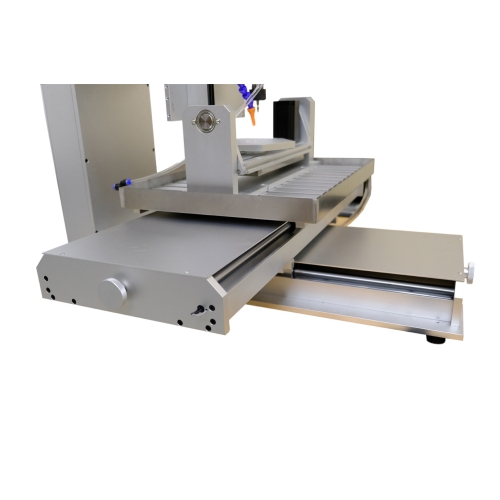

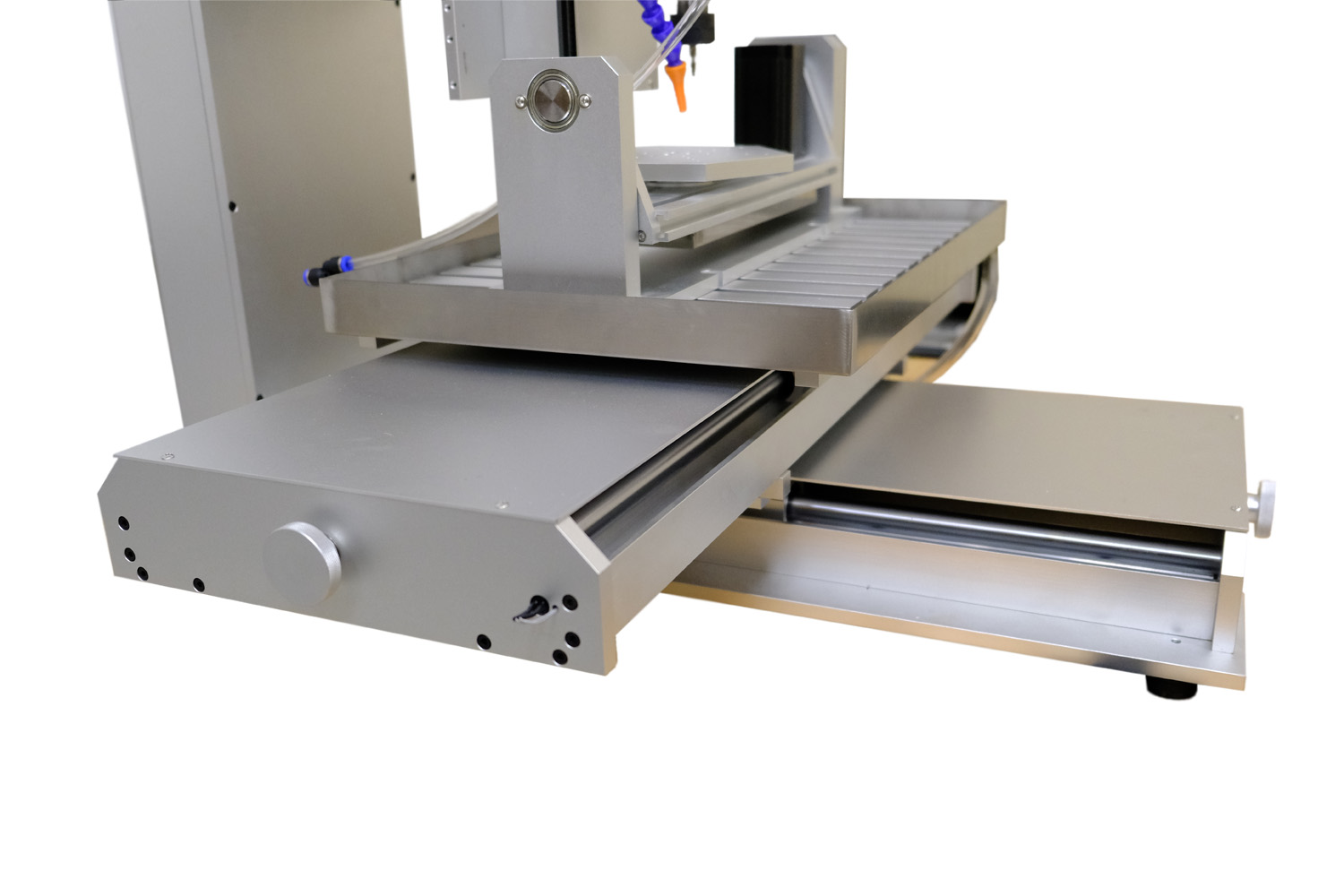

Osie liniowe wykorzystują śruby kulowe typu 1605 oraz prowadnice z wałków chromowanych. Ruchomy stół pracuje pod pionowo ustawionym wrzecionem.
Osłony widoczne przy prowadnicach ograniczają bezpośrednie osiadanie wiórów na elementach ruchomych. Regularne czyszczenie i smarowanie pomagają utrzymać sprawną pracę mechaniki.
Przygotuj stanowisko i ruszaj z projektem
Akcesoria do uruchomienia
- Wrzeciono 2,2 kW i wbudowany układ sterowania.
- Stół uchylno-obrotowy do pracy w osiach A i B.
- Zaciski mocujące, klucze i frezy startowe.
- Pompa wody, przewód zasilający i kabel USB.
- Czujnik wysokości narzędzia.
Przygotuj osobno komputer oraz licencję Mach3. Projekt należy przekształcić w kod G za pomocą odpowiedniego oprogramowania CAM.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Model | 6040 5D / HY-6040, konstrukcja pionowa |
| Liczba osi | 5: X, Y, Z oraz obrotowe A i B |
| Nominalne pole robocze XYZ | 400 × 600 × 150 mm |
| Rzeczywisty zakres obróbki XYZ | 375 × 535 × 150 mm |
| Moc wrzeciona | 2,2 kW |
| Obroty wrzeciona | Maks. 24 000 obr./min |
| Chłodzenie wrzeciona | Wodne |
| Mocowanie narzędzia / średnica wrzeciona | ER20 / 80 mm |
| Napęd osi XYZ | Śruby kulowe typu 1605 |
| Prowadnice | Wałki chromowane i łożyska liniowe; X i Y: Ø20 mm, Z: Ø16 mm |
| Deklarowana dokładność pozycjonowania | 0,02 mm |
| Maksymalna prędkość posuwu | 4000 mm/min |
| Maksymalne obciążenie stołu XY | 50 kg |
| Maksymalne obciążenie zespołu osi obrotowych | 15 kg |
| Połączenie z komputerem | USB |
| Oprogramowanie sterujące | Mach3; licencja nie jest częścią zestawu |
| Zasilanie | 230 V AC |
| Wymiary maszyny: wys. × dł. × szer. | 715 × 700 × 610 mm |
| Masa maszyny | 103 kg |
0,02 mm to deklarowana dokładność pozycjonowania, a nie gwarantowana tolerancja każdego gotowego detalu. Prędkość 4000 mm/min jest wartością maksymalną; posuw roboczy dobiera się do materiału, narzędzia i głębokości skrawania. Obciążenie stołu XY i zespołu obrotowego to dwa różne limity.
Zanim uruchomisz pierwszy program
Co daje pięć osi?
Trzy osie liniowe odpowiadają za położenie narzędzia względem materiału, a dwie osie obrotowe zmieniają ustawienie przedmiotu. Pozwala to obrabiać detal z różnych stron. Sposób prowadzenia osi wynika z programu i konfiguracji sterowania.
Czy pole 600 × 400 mm jest dostępne ze stołem obrotowym?
600 × 400 mm to nominalne pole modelu. Rzeczywisty zakres osi liniowych wynosi X 375, Y 535 i Z 150 mm. Po zamontowaniu stołu A/B przestrzeń dla detalu jest mniejsza i zależy również od kąta przechyłu oraz zamocowania.
Czy oprogramowanie jest w zestawie?
Frezarka współpracuje z Mach3 przez USB. Licencję programu sterującego i oprogramowanie do przygotowania ścieżek CAM należy zapewnić osobno. Do pracy wieloosiowej potrzebny jest postprocesor zgodny z układem tej maszyny.
Twój kolejny projekt może mieć więcej wymiarów
Wybierz 6040 5D do modeli, prototypów i obróbki małych detali. Potrzebujesz pomocy w doborze? Skontaktuj się z CNCWorld.
