Laser wycinarka do metalu FIBER 3000W 130x250cm + Akcesoria
Dostępność: Dostępny
Czas wysyłki: 30 dni
Koszt wysyłki: od 0,00 zł
Numer katalogowy: 10563
Kod producenta: ZX-1325FL
Stan magazynowy:
Kod EAN: 5907052591119
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

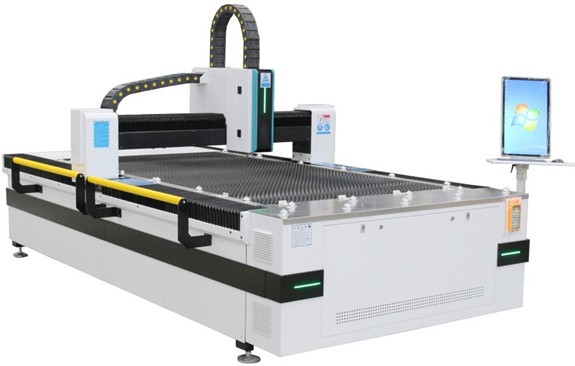

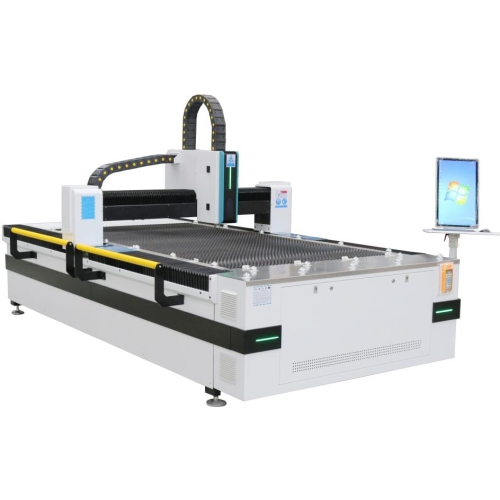

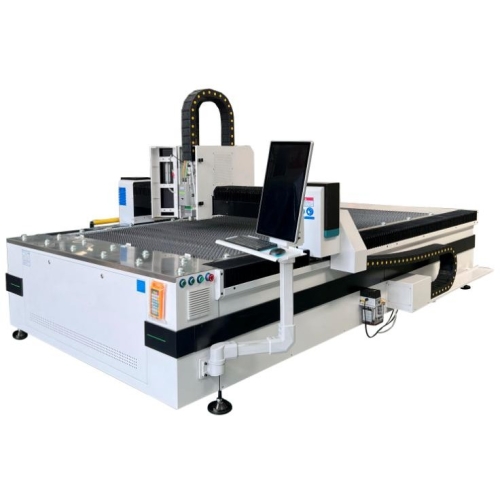

Wycinarka laserowa FIBER ZX-1325FL — 3000 W, 1300 × 2500 mm
Wycinarka do metalu z głowicą automatycznie ustawiającą ognisko, komputerem, chłodzeniem i wyposażeniem do pracy.
Wycinaj metal według własnych projektów
Twórz elementy techniczne, tabliczki i części obudów na własnej wycinarce FIBER. Technologia laserowa daje swobodę realizacji konturów, otworów i układów kilku detali w jednym projekcie.

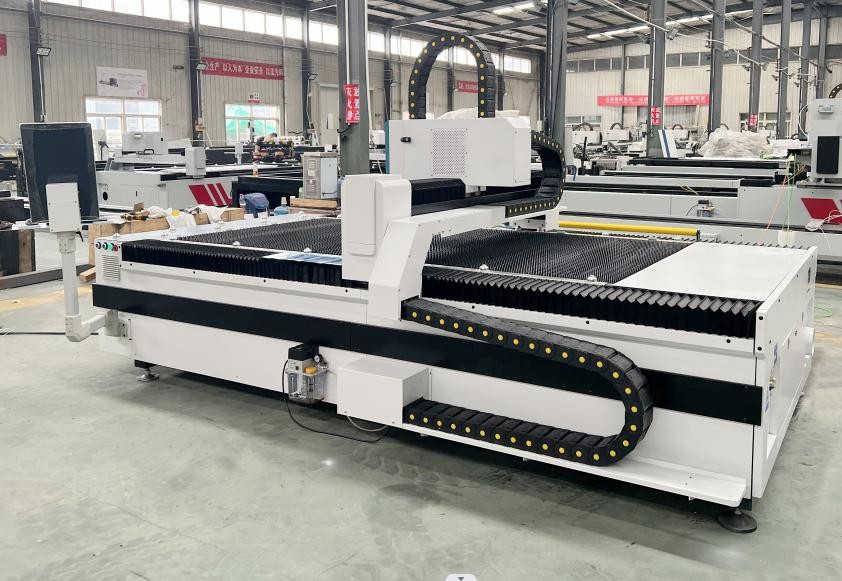

ZX-1325FL to wycinarka laserowa FIBER o mocy 3000 W, przeznaczona do przygotowywania metalowych detali z arkuszy blachy. Pole 1300 × 2500 mm pozwala rozmieszczać elementy zgodnie z ich kształtem i wielkością serii. Maszyna sprawdza się przy panelach, uchwytach, obudowach, częściach wyposażenia i innych detalach, których projekt można przygotować jako kontury do cięcia. Konfiguracja łączy źródło MAX MFSC-3000, głowicę Bochu BLT310 z automatycznym ogniskowaniem oraz sterowanie FSCUT 2000 z oprogramowaniem CypCutE. Zintegrowany komputer z ekranem i pilot ułatwiają przygotowanie zadania oraz obsługę urządzenia przy stanowisku.
Własne cięcie metalu otwiera możliwości wykonywania prototypów, krótkich serii i bieżących zamówień. Masz kontrolę nad geometrią projektu oraz organizacją pracy w zakładzie.
Cięcie blach laserem FIBER
Najważniejsze zalety
Moc do codziennych zleceń
Źródło światłowodowe MAX zapewnia moc znamionową 3000 W i pracuje w paśmie 1060–1080 nm. Zyskujesz własne stanowisko laserowe do realizacji zleceń od pojedynczego detalu po serie elementów. Projekt i parametry procesu pozostają pod Twoją kontrolą.
Dokładne prowadzenie procesu cięcia
Głowica Bochu BLT310 ma automatyczną regulację ogniskowej w trybie ciągłym. To kluczowy element stanowiska do produkcji detali technicznych, obudów i elementów reklamowych.
Wygodna praca z arkuszem
Stół zębaty podpiera blachę, a rolki ułatwiają jej podawanie na pole robocze. Własne pole robocze daje swobodę przy krótkich seriach, prototypach i produkcji elementów na zamówienie.
Od projektu do metalowego detalu

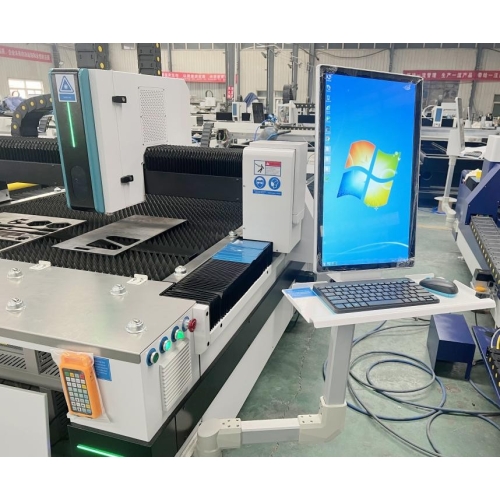

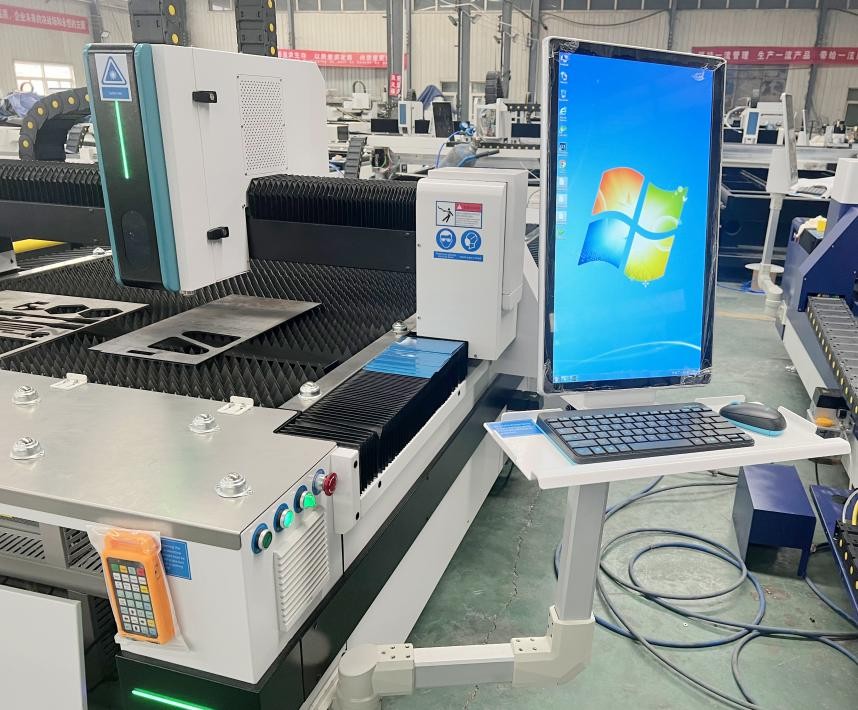

System CypCutE jest zainstalowany na zintegrowanym komputerze z dużym ekranem LCD. To wygodny sposób realizacji zmieniających się projektów: od prototypu do kolejnej serii części.
Mechanika do powtarzalnego ruchu
Osie X/Y napędzają serwomotory Fuji o mocy 750 W, a oś Z serwomotor 400 W. Rozbudowana mechanika stanowi zaplecze dla codziennej produkcji z własnych projektów CAD.
Chiller w konfiguracji zestawu
Chiller CWFL-3000 ma zbiornik 22 l i deklarowaną stabilność temperatury ±0,5°C. Masz źródło, głowicę i chłodzenie dobrane do jednego stanowiska produkcyjnego.

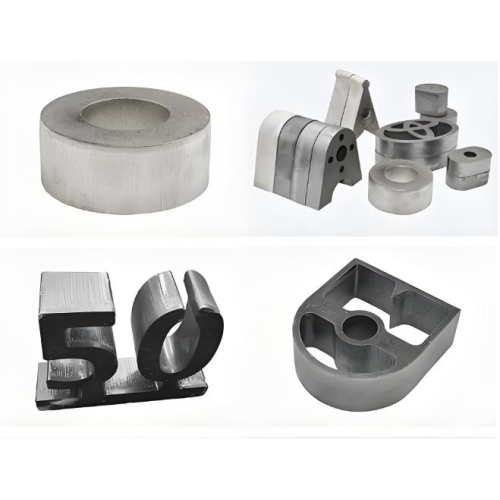

Kontury, otwory i wycinanie metalowych detali
Wycinanie ozdobnego konturu
Gotowy detal dekoracyjny
Zbliżenie krawędzi detalu
Pomysły na zastosowania
Prototypy i krótkie serie
Części do weryfikacji konstrukcji i kolejne wersje projektu.
Detale techniczne
Uchwyty, panele, wsporniki i elementy obudów.
Reklama i oznaczenia
Tabliczki, szyldy i dekoracje z metalu.

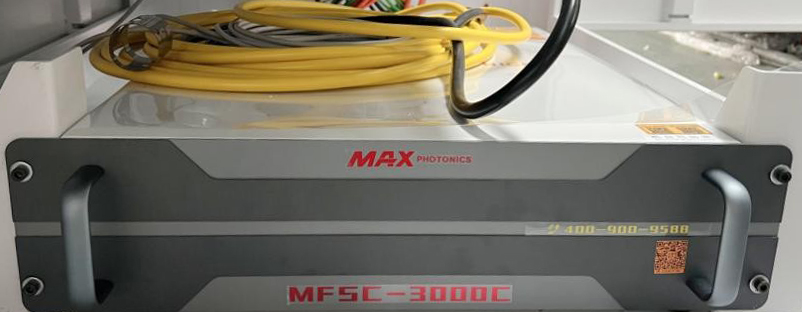

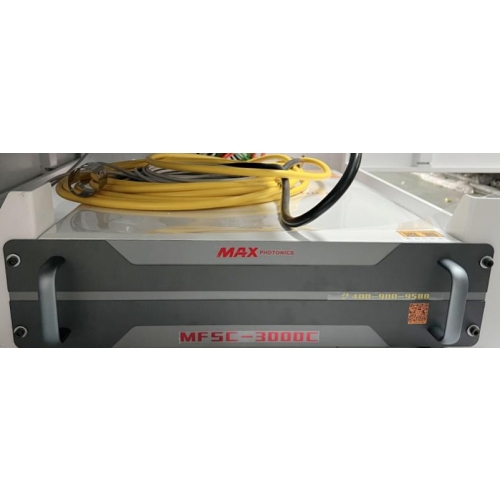

Źródło laserowe
MAX MFSC-3000 — 3000 W mocy optycznej
Źródło światłowodowe MAX zapewnia moc znamionową 3000 W i pracuje w paśmie 1060–1080 nm. Konfiguracja jest przeznaczona do cięcia blach metalowych. Źródło światłowodowe jest sercem maszyny i dostarcza energię potrzebną do obróbki. Dzięki regulacji parametrów jedno urządzenie może obsługiwać kolejne projekty w ramach swojego zakresu pracy.
Zyskujesz własne stanowisko laserowe do realizacji zleceń od pojedynczego detalu po serie elementów. Projekt i parametry procesu pozostają pod Twoją kontrolą.

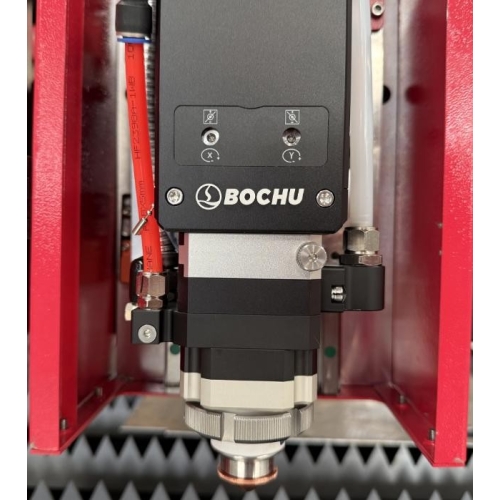

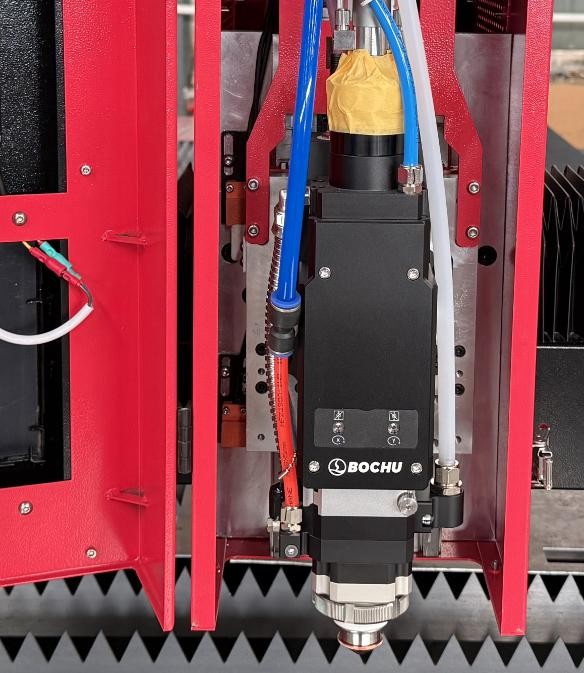

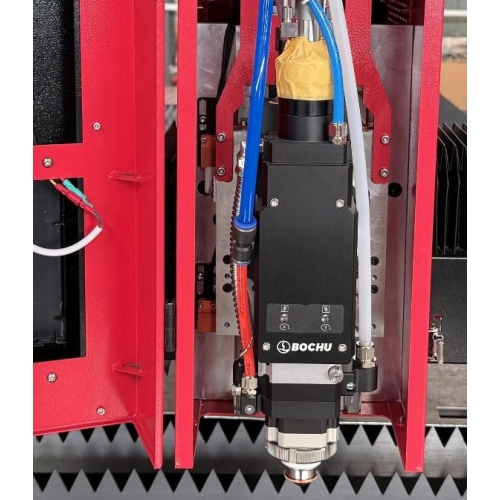

Głowica tnąca

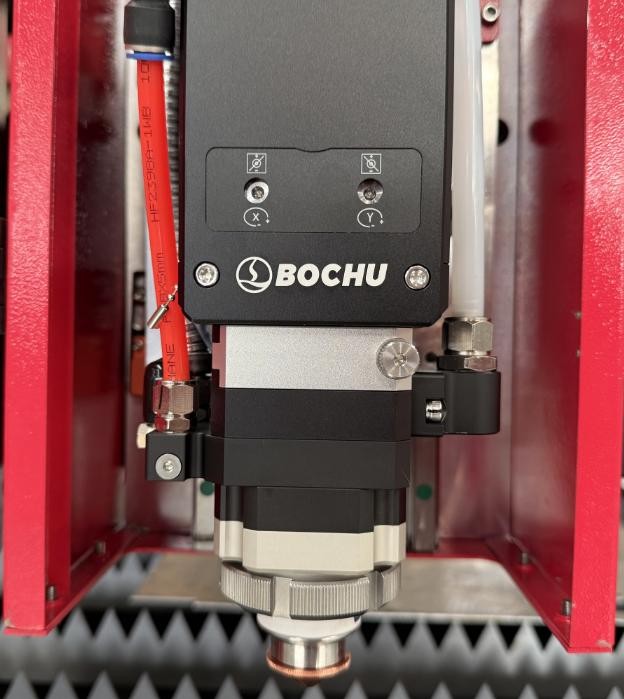

Bochu BLT310 z automatyczną regulacją ogniska
Głowica Bochu BLT310 ma automatyczną regulację ogniskowej w trybie ciągłym. Głowica skupia wiązkę na materiale i współpracuje ze sterowaniem maszyny. Regulacja ogniska ułatwia realizację projektów z różnego rodzaju blach.
To kluczowy element stanowiska do produkcji detali technicznych, obudów i elementów reklamowych.

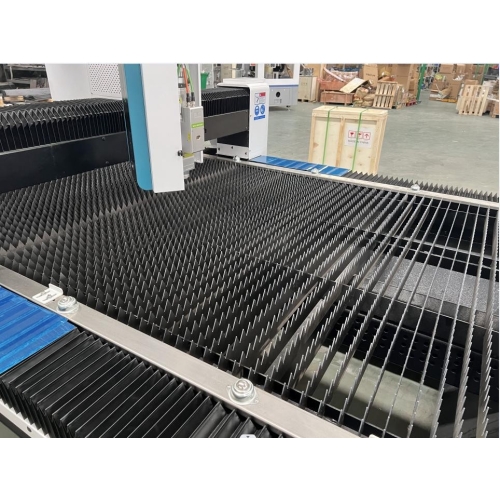

Stół i załadunek

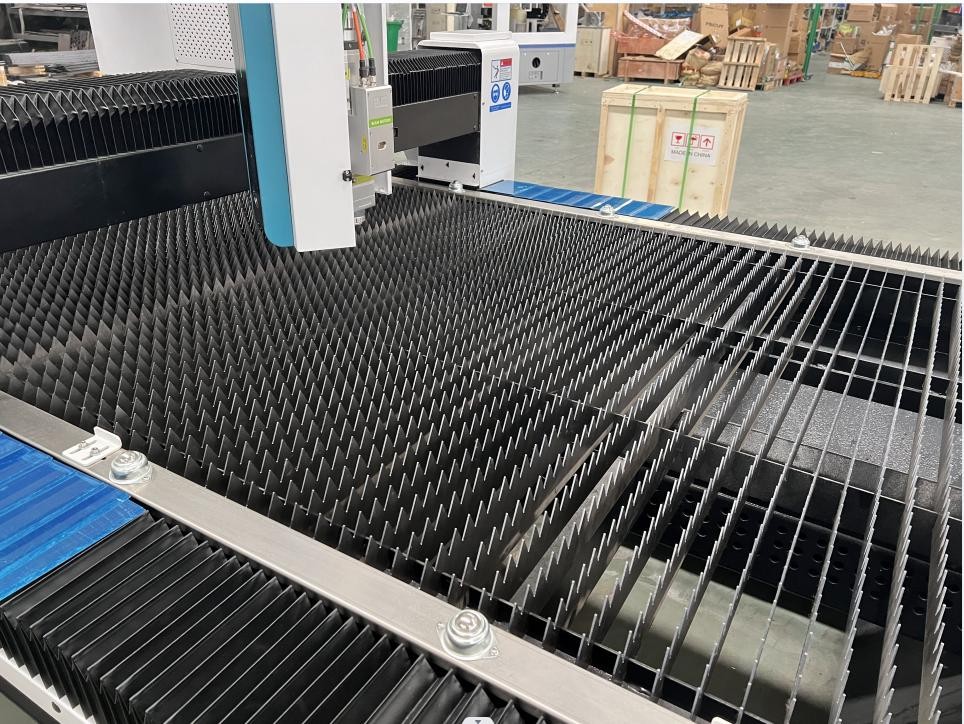

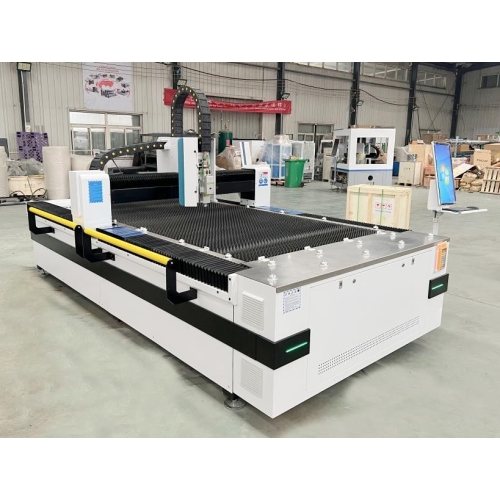

Zębaty stół 1300 × 2500 mm z rolkami podającymi
Stół zębaty podpiera blachę, a rolki ułatwiają jej podawanie na pole robocze. Konstrukcja stołu jest przystosowana do ciężaru arkuszy o grubości 20 mm. Stół zębaty podpiera blachę, a dostęp do pola roboczego ułatwia załadunek i odbiór gotowych elementów. Możesz rozmieszczać pojedynczy detal lub serię części w jednym projekcie.
Własne pole robocze daje swobodę przy krótkich seriach, prototypach i produkcji elementów na zamówienie.
Sterowanie i projekt
FSCUT 2000 + CypCutE
System CypCutE jest zainstalowany na zintegrowanym komputerze z dużym ekranem LCD. Rozpoznawanie konturów wewnętrznych i zewnętrznych pomaga przygotować kolejność obróbki. Oprogramowanie łączy obsługę geometrii projektu z parametrami cięcia. W jednym środowisku organizujesz zadanie i pracę maszyny.
To wygodny sposób realizacji zmieniających się projektów: od prototypu do kolejnej serii części.

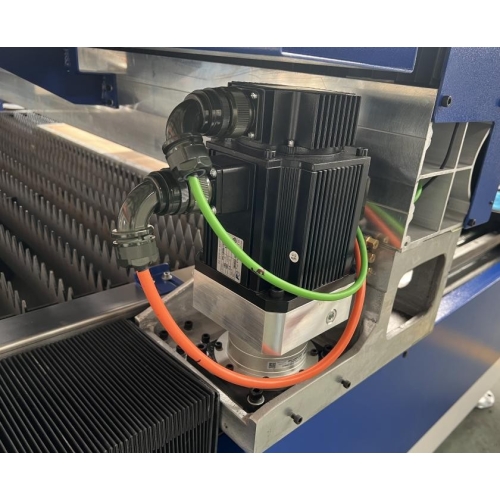

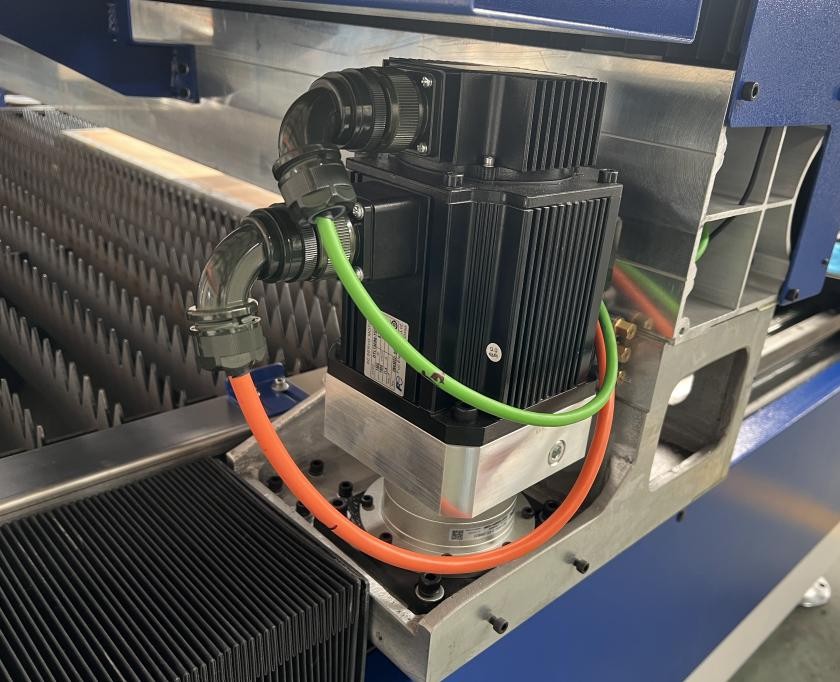

Napęd i prowadzenie
Fuji, SHIMPO, Hiwin, YYC i TBI

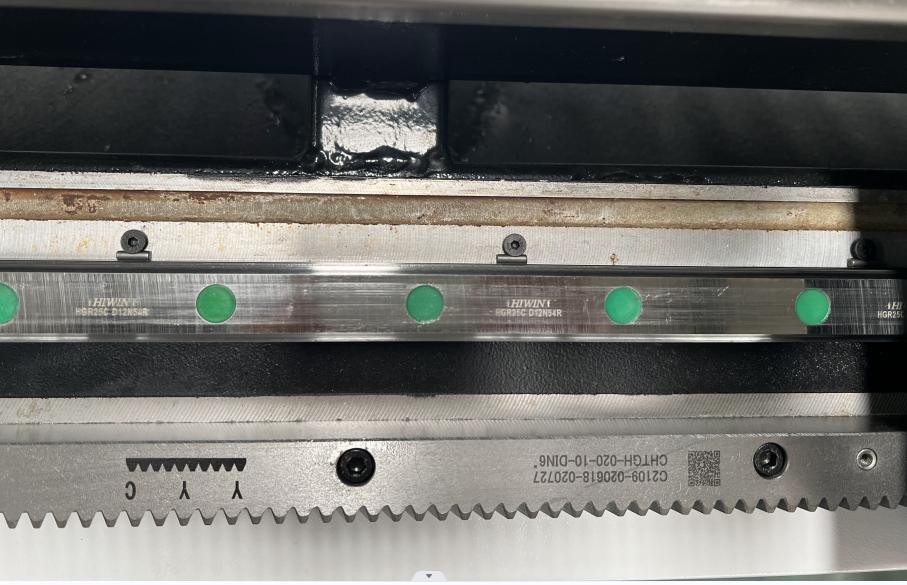

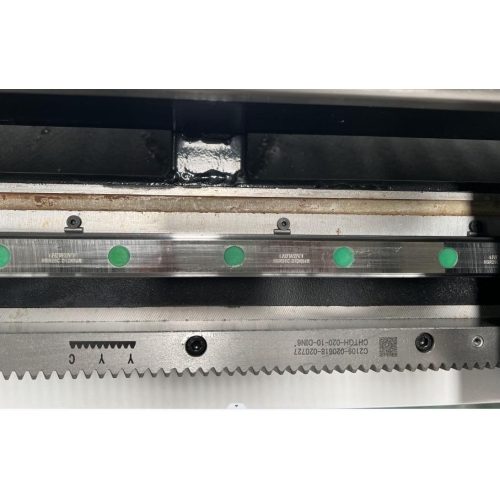

Osie X/Y napędzają serwomotory Fuji o mocy 750 W, a oś Z serwomotor 400 W. Reduktory SHIMPO, prowadnice Hiwin HGH25 i helikalne przekładnie YYC współpracują przy ruchu w płaszczyźnie stołu. Napędy i układ prowadzenia współpracują podczas realizacji konturów. Precyzyjny ruch osi jest podstawą wycinania otworów, kształtów i układów wielu części.
Rozbudowana mechanika stanowi zaplecze dla codziennej produkcji z własnych projektów CAD.

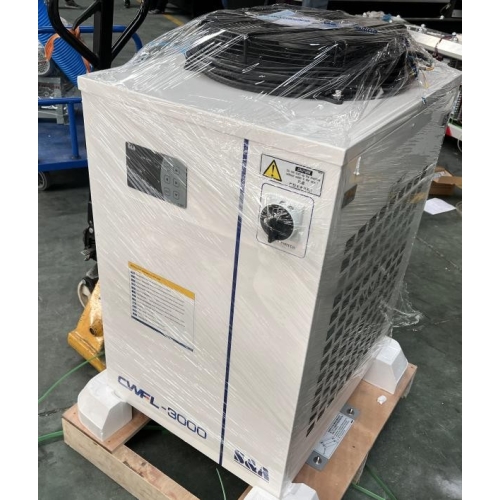

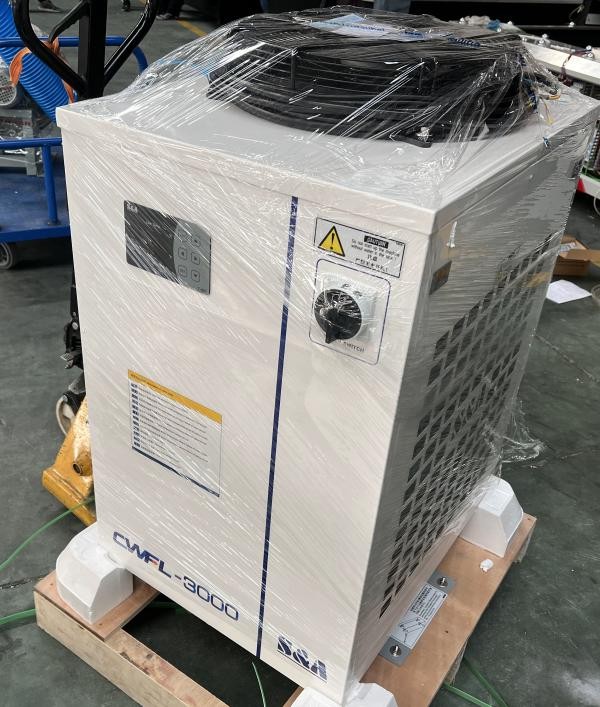

Chłodzenie
S&A Teyu CWFL-3000 — osobny układ w zestawie
Chiller CWFL-3000 ma zbiornik 22 l i deklarowaną stabilność temperatury ±0,5°C. Układ chłodzenia wspiera stabilne warunki termiczne lasera podczas realizacji zadania. Dopasowane wyposażenie stanowi część oferowanej konfiguracji.
Masz źródło, głowicę i chłodzenie dobrane do jednego stanowiska produkcyjnego.
Gaz i obsługa codzienna

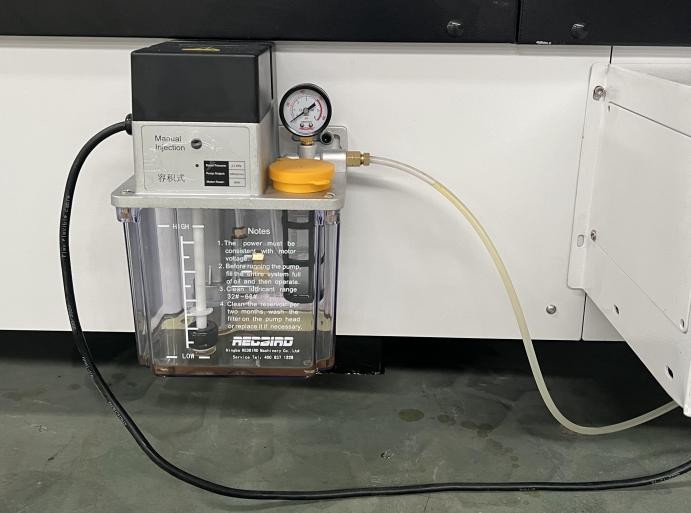

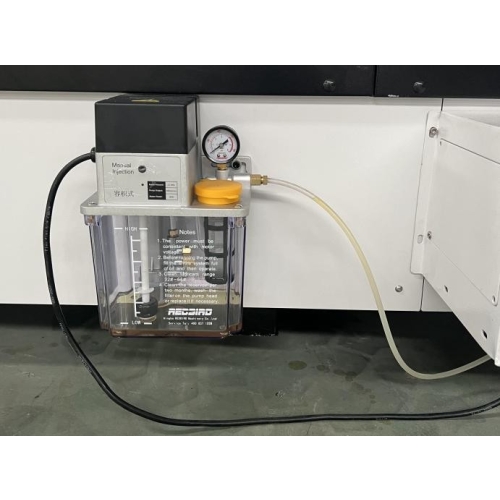

Regulacja SMC i automatyczne smarowanie
Zawór proporcjonalny SMC służy do regulacji gazu roboczego. Dobór tlenu lub azotu zależy od materiału i oczekiwanej krawędzi. Regulacja gazu roboczego jest częścią procesu cięcia blach. Automatyczne smarowanie wspiera obsługę mechaniki maszyny.
Takie wyposażenie pomaga zorganizować powtarzalną pracę produkcyjną przy kolejnych arkuszach.

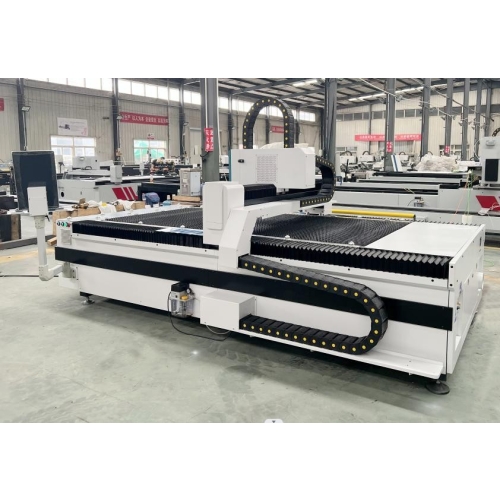

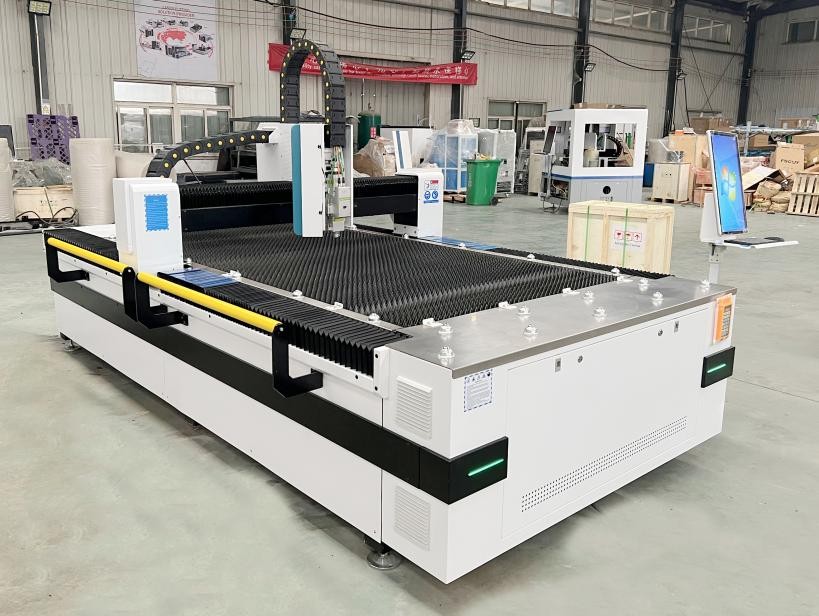

Produkcja pod własną kontrolą
Stanowisko do załadunku i cięcia blach

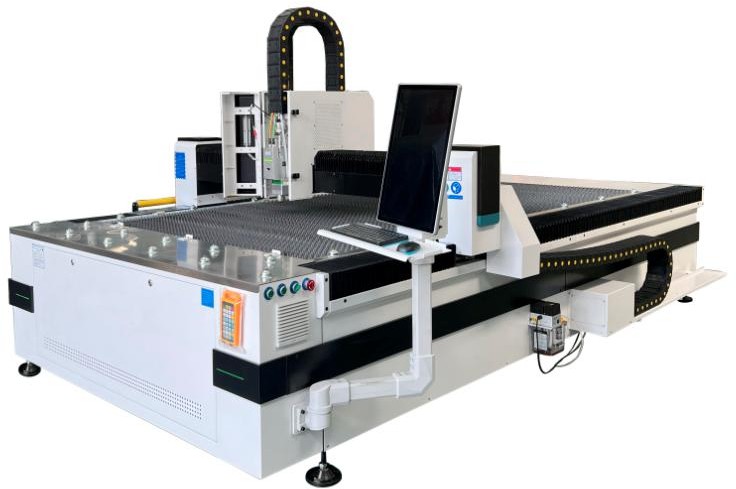

Maszyna ma wymiary 3650 × 2170 × 1900 mm i masę 2000 kg. Podzespoły są umieszczone w osłoniętej konstrukcji, natomiast dostępny od góry stół ułatwia załadunek arkuszy. Własna wycinarka daje swobodę realizacji prototypów, krótkich serii i bieżących zleceń. Możesz przygotowywać części według własnych projektów w swoim zakładzie.
To rozwiązanie dla firm, które chcą rozwinąć obróbkę blach i sprawnie przechodzić między różnymi detalami.

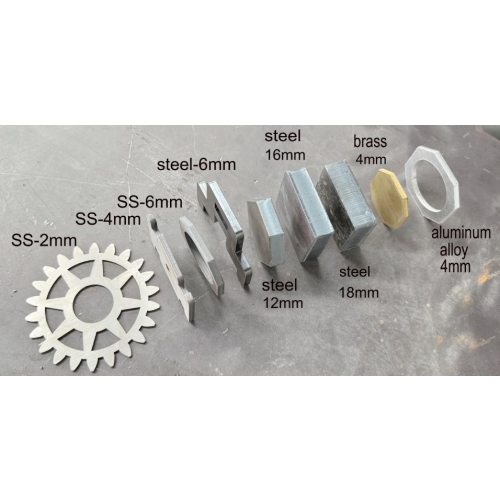

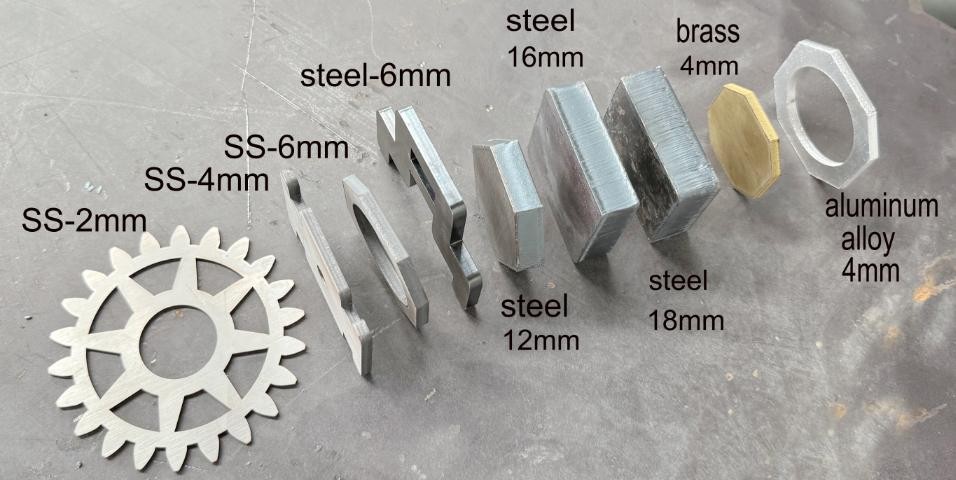

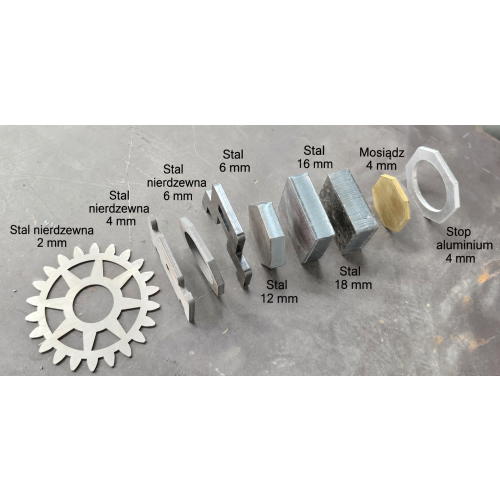

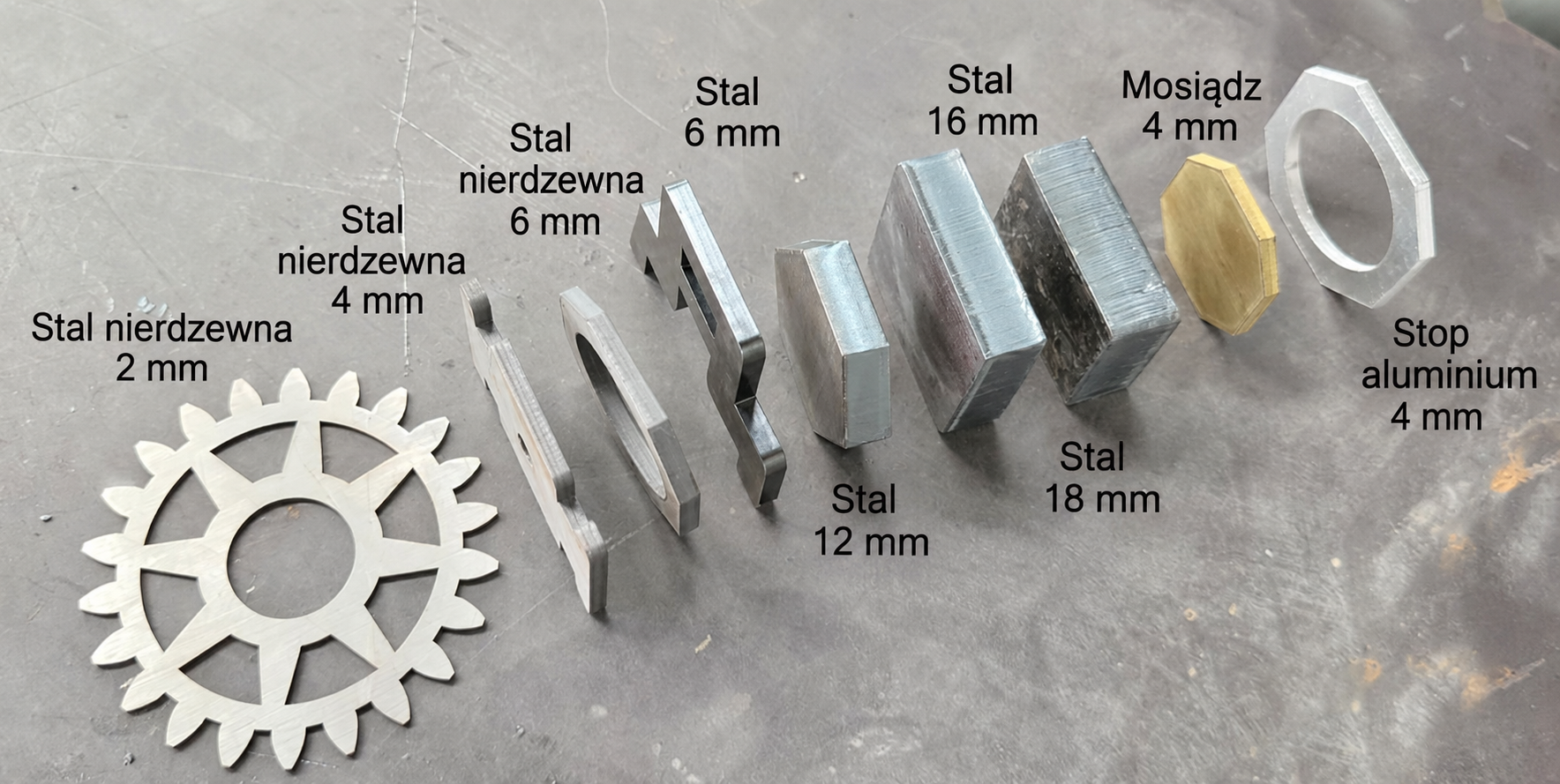

Metale i zakres obróbki
Stal węglowa
- Elementy konstrukcyjne, płaskie części maszyn i uchwyty.
- Orientacyjny zakres maksymalnej grubości: 16–18 mm.
Stal nierdzewna
- Panele, fronty, obudowy i elementy wyposażenia.
- Orientacyjny zakres maksymalnej grubości: 5–6 mm.
Aluminium
- Maskownice, lekkie części i detale techniczne.
- Orientacyjny zakres maksymalnej grubości: 4–5 mm.
Mosiądz
- Dekoracje, tabliczki i części.
- Orientacyjna maksymalna grubość: 3–4 mm.
Dalsze zastosowania do przygotowania
- Blachy ocynkowane i stal manganowa.
Miedź
- Wybrane detale i elementy metalowe.
- Orientacyjny zakres maksymalnej grubości: 1–2 mm.
Grubości cięcia podano orientacyjnie. Zakres zależy od gatunku metalu i konfiguracji procesu.

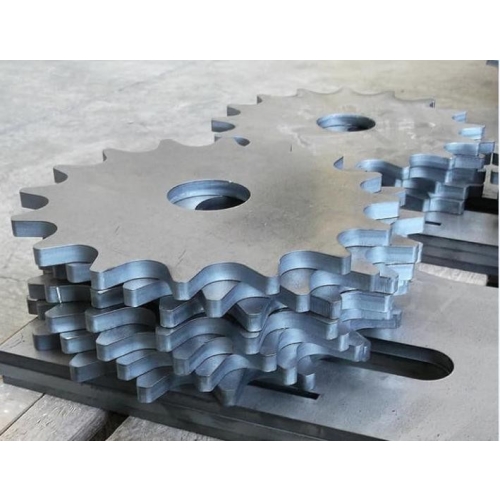

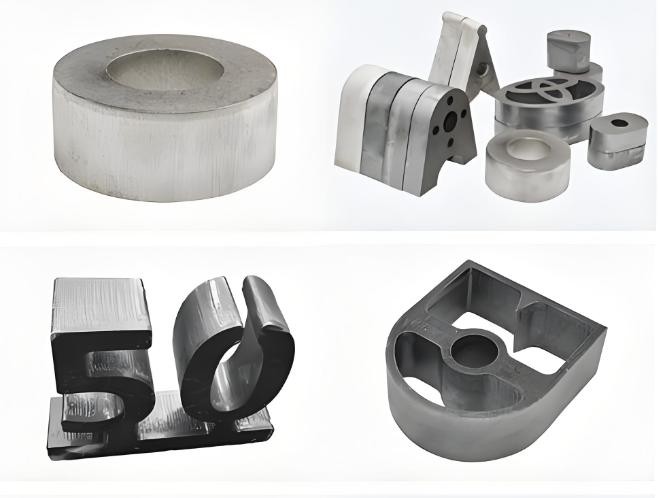

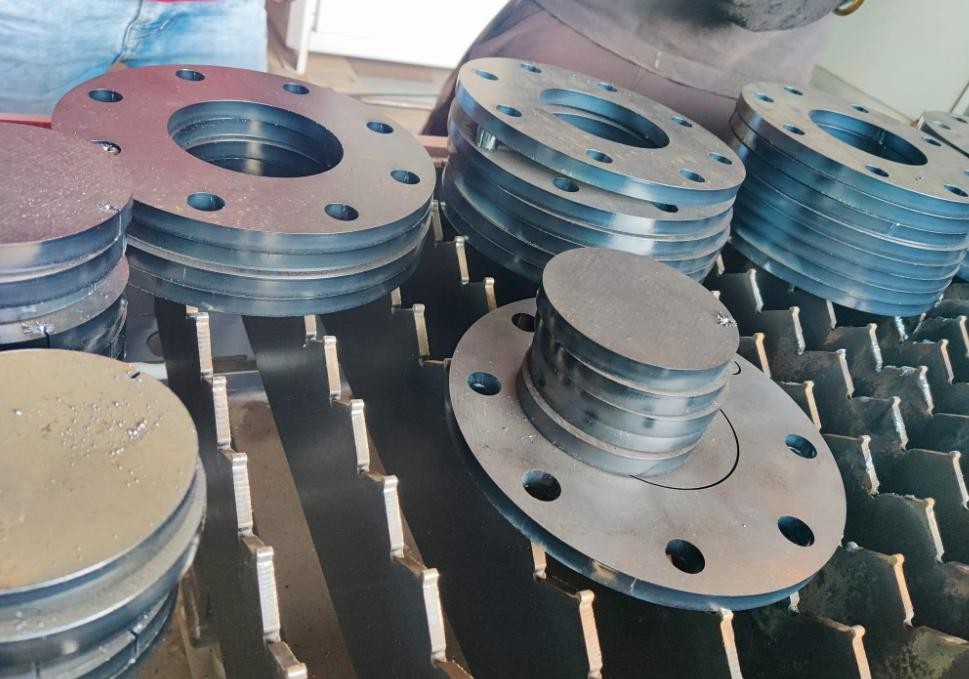

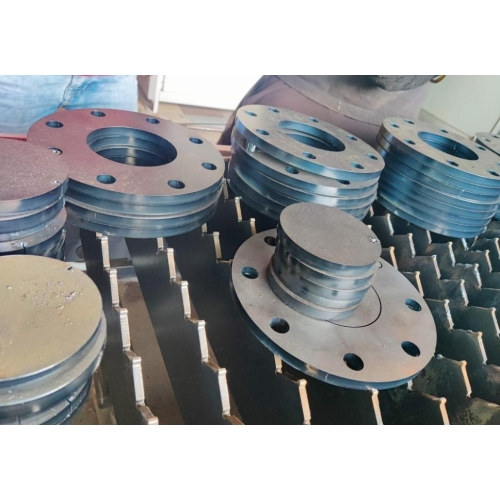

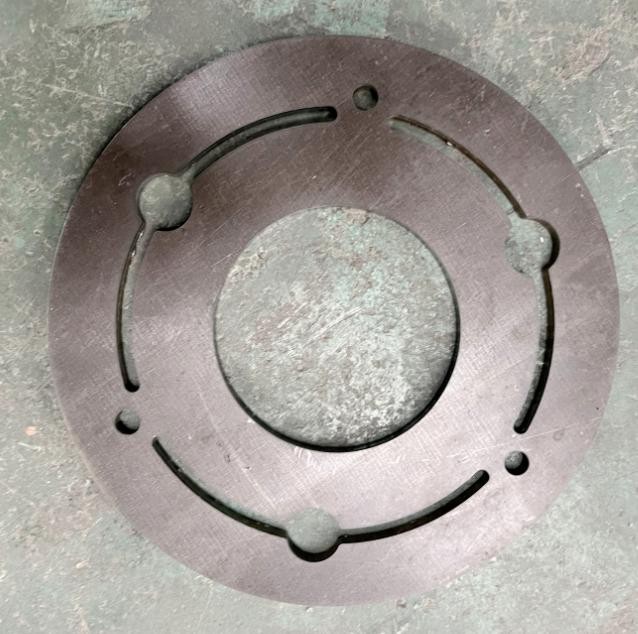

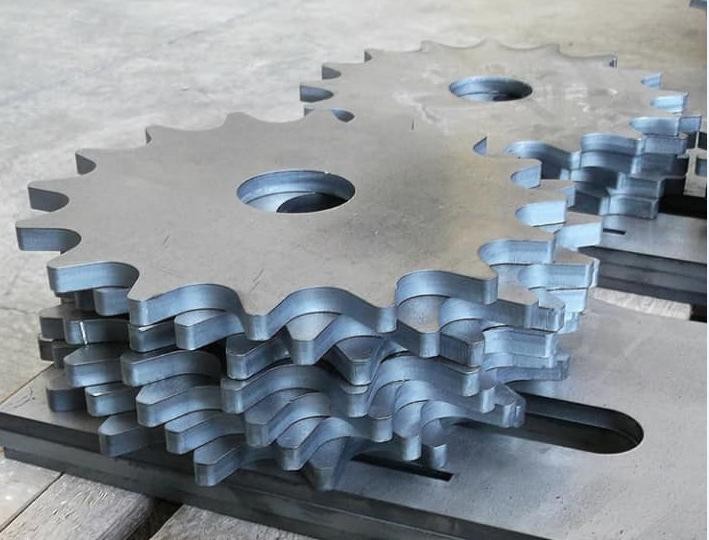

Przykłady realizacji

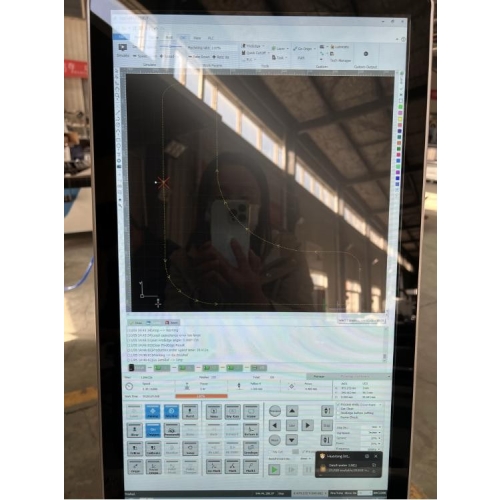

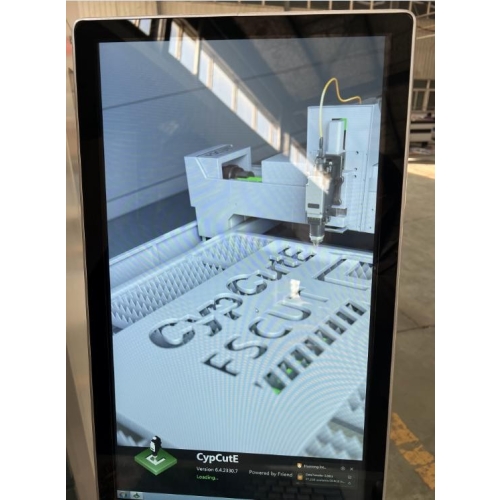

Oprogramowanie i sterowanie

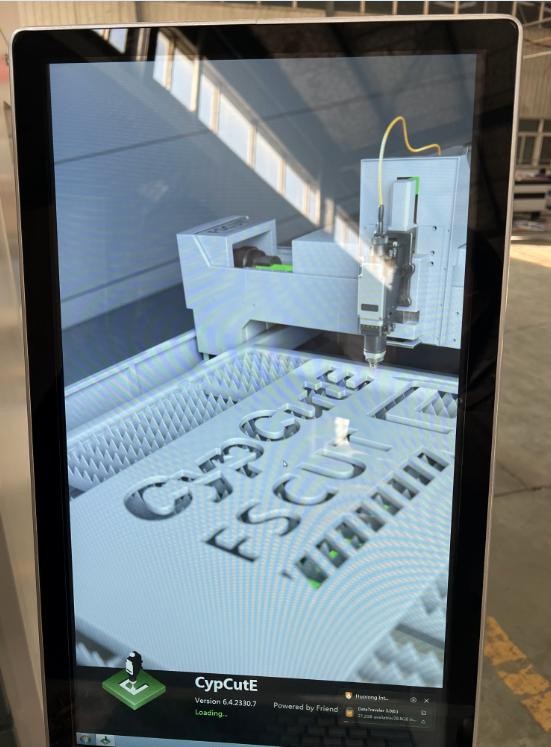

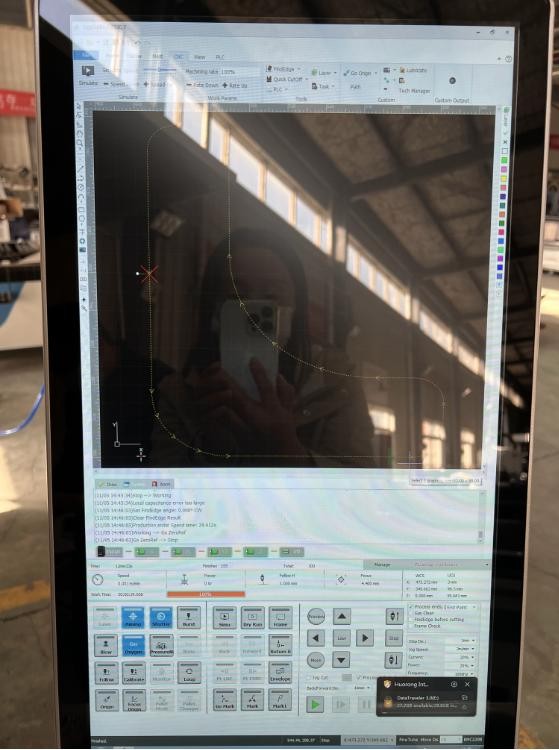

Przygotowanie pliku w CypCutE
Konfiguracja sterowania: FSCUT 2000 / CypCutE. Sterowanie łączy przygotowany projekt z obsługą urządzenia i parametrami zadania.
Własne pliki pozwalają realizować projekty indywidualne, przygotowywać kolejne wersje detalu oraz wracać do wybranej geometrii przy następnych zleceniach.
Co zyskujesz w codziennej pracy
Wycinaj metal według własnych projektów
- Prototypy i krótkie serie — Części do weryfikacji konstrukcji i kolejne wersje projektu.
- Detale techniczne — Uchwyty, panele, wsporniki i elementy obudów.
- Reklama i oznaczenia — Tabliczki, szyldy i dekoracje z metalu.
- Własne projekty — Swoboda realizacji zleceń według własnej grafiki lub geometrii.
- Kolejne zamówienia — Możliwość rozwijania oferty o nowe produkty i krótkie serie.
Otwory i wzory w blasze
Jeszcze więcej możliwości
Panel z kilkoma rodzajami wycięć
Niewielkie elementy dekoracyjne
Wycinanie motywu śnieżynki
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | ZX-1325FL |
| Efektywne pole cięcia | 1300 × 2500 mm |
| Zakres osi X | 1300 mm |
| Zakres osi Y | 2500 mm |
| Zakres osi Z | 150 mm |
| Typ lasera | FIBER / światłowodowy |
| Moc optyczna | 3000 W |
| Źródło laserowe | MAX MFSC-3000 |
| Długość fali | 1060–1080 nm |
| Głowica tnąca | Bochu BLT310 — automatyczne ogniskowanie |
| Sterowanie / program | FSCUT 2000 / CypCutE |
| Serwonapędy | Fuji: 750 W X/Y, 400 W Z |
| Reduktory | SHIMPO |
| Prowadnice | Hiwin HGH25 |
| Transmisja X/Y | YYC, przekładnia helikalna |
| Przeniesienie napędu Z | Śruba kulowa TBI |
| Zawór proporcjonalny | SMC |
| Dokładność pozycjonowania | 0,03 mm/m |
| Powtarzalność pozycjonowania | ±0,02 mm/m |
| Maksymalna prędkość przesuwu | 80 m/min |
| Zasilanie maszyny | AC 380 V, 50/60 Hz, 3 fazy |
| Moc urządzenia | 13 kW |
| Formaty | CAD, DXF |
| Smarowanie | Automatyczne |
| Wymiary maszyny — długość × szerokość × wysokość | 3650 × 2170 × 1900 mm |
| Masa maszyny | 2000 kg |
| Środowisko pracy | 0–40°C, wilgotność ≤80%, bez kondensacji |
| Chiller | S&A Teyu CWFL-3000 |
| Zbiornik chillera | 22 l |
| Przepływ wody | 70 l/min |
| Przyłącza wody | 1/2″ RP |
| Stabilność temperatury chillera | ±0,5°C |
| Zasilanie chillera | 220 V ±10%, 50 Hz |
| Czynnik chłodniczy | R-410A |
| Wentylator / nadmuch | 3 kW |
| Deklaracja zgodności | CE |
| Wysokość podnoszenia chillera | 55 m |
| Wydajność chłodzenia | 6586 kcal/h / 7,66 kW |
| Moc kompresora chillera | 2,70 kW / 3,67 HP |
| Moc pompy chillera | 0,75 kW |
| Ilość czynnika chłodniczego | 2100 g |
| Wymiary chillera | 770 × 550 × 1030 mm |
| Masa chillera | 95 kg |

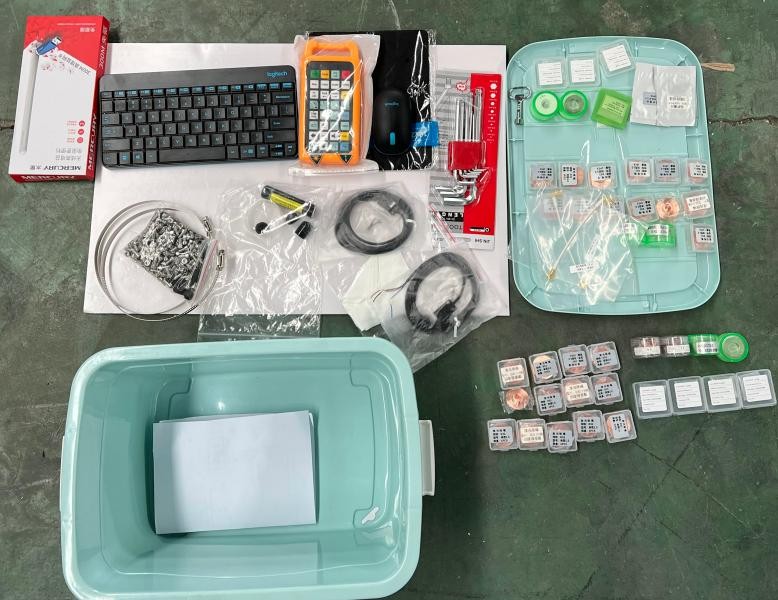

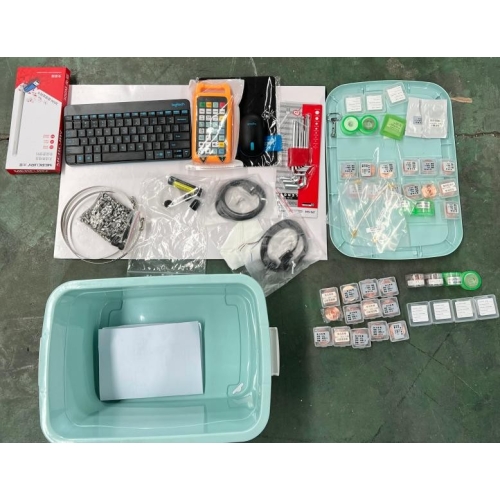

Maszyna i wyposażenie w tej ofercie
- Wycinarka FIBER ZX-1325FL 3000 W
- Zintegrowany komputer z oprogramowaniem CypCut
- Chiller przemysłowy S&A Teyu CWFL-3000

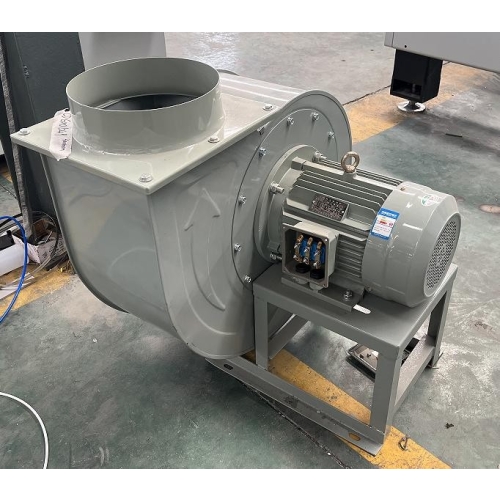

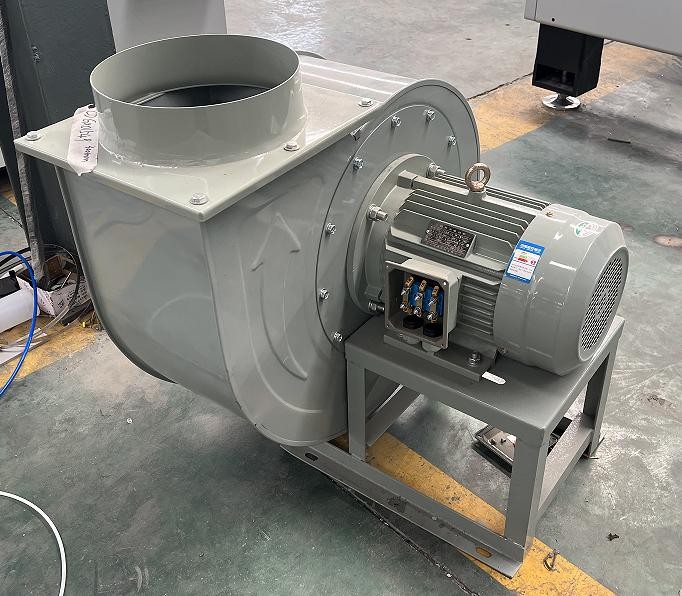

- Wentylator / nadmuch o mocy 3 kW

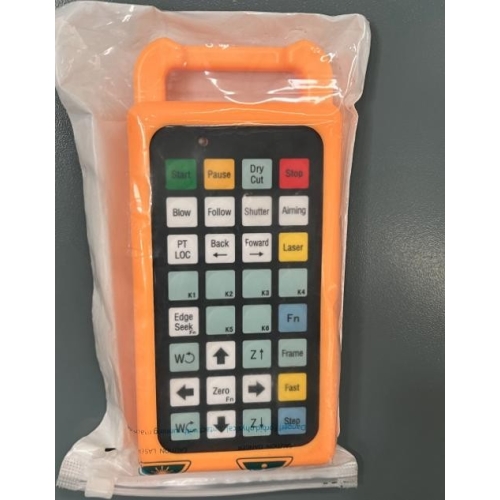

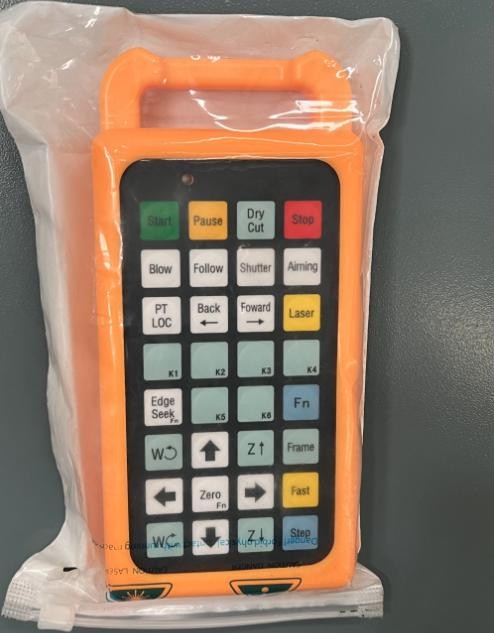

- Pilot do zdalnej obsługi maszyny
- Zestaw dysz do wycinania
- Soczewki skupiające
- Kable połączeniowe
- Instrukcja obsługi
Pytania przed zakupem
Jak duże projekty można realizować?
1300 × 2500 mm.
Jakie źródło pracuje w maszynie?
MAX MFSC-3000.
Jakie sterowanie jest w zestawie?
FSCUT 2000 / CypCutE.
Co otrzymuję razem z maszyną?
Wycinarka FIBER ZX-1325FL 3000 W; Zintegrowany komputer z oprogramowaniem CypCut; Chiller przemysłowy S&A Teyu CWFL-3000; Wentylator / nadmuch o mocy 3 kW; Pilot do zdalnej obsługi maszyny; Zestaw dysz do wycinania; Soczewki skupiające; Kable połączeniowe; Instrukcja obsługi.
