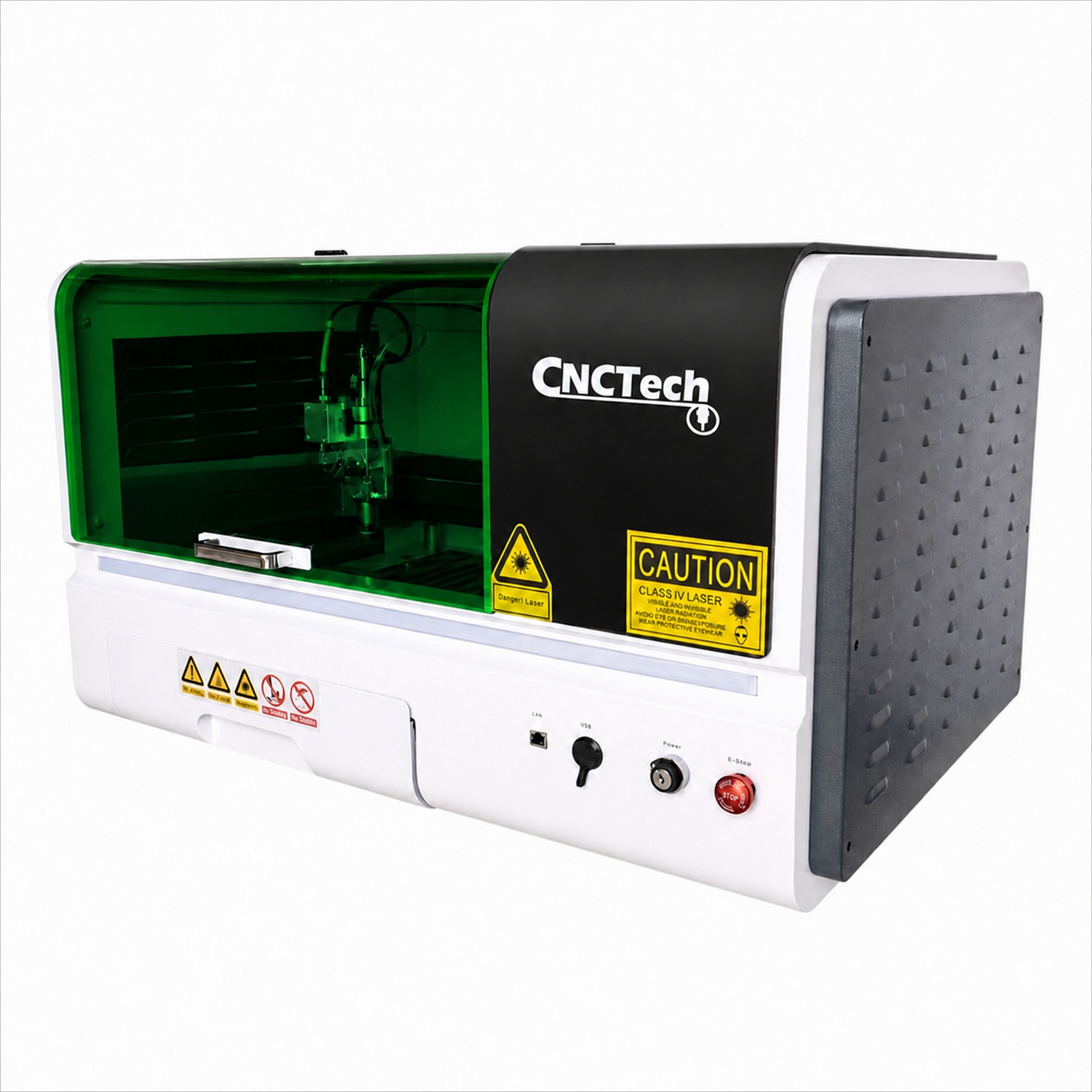

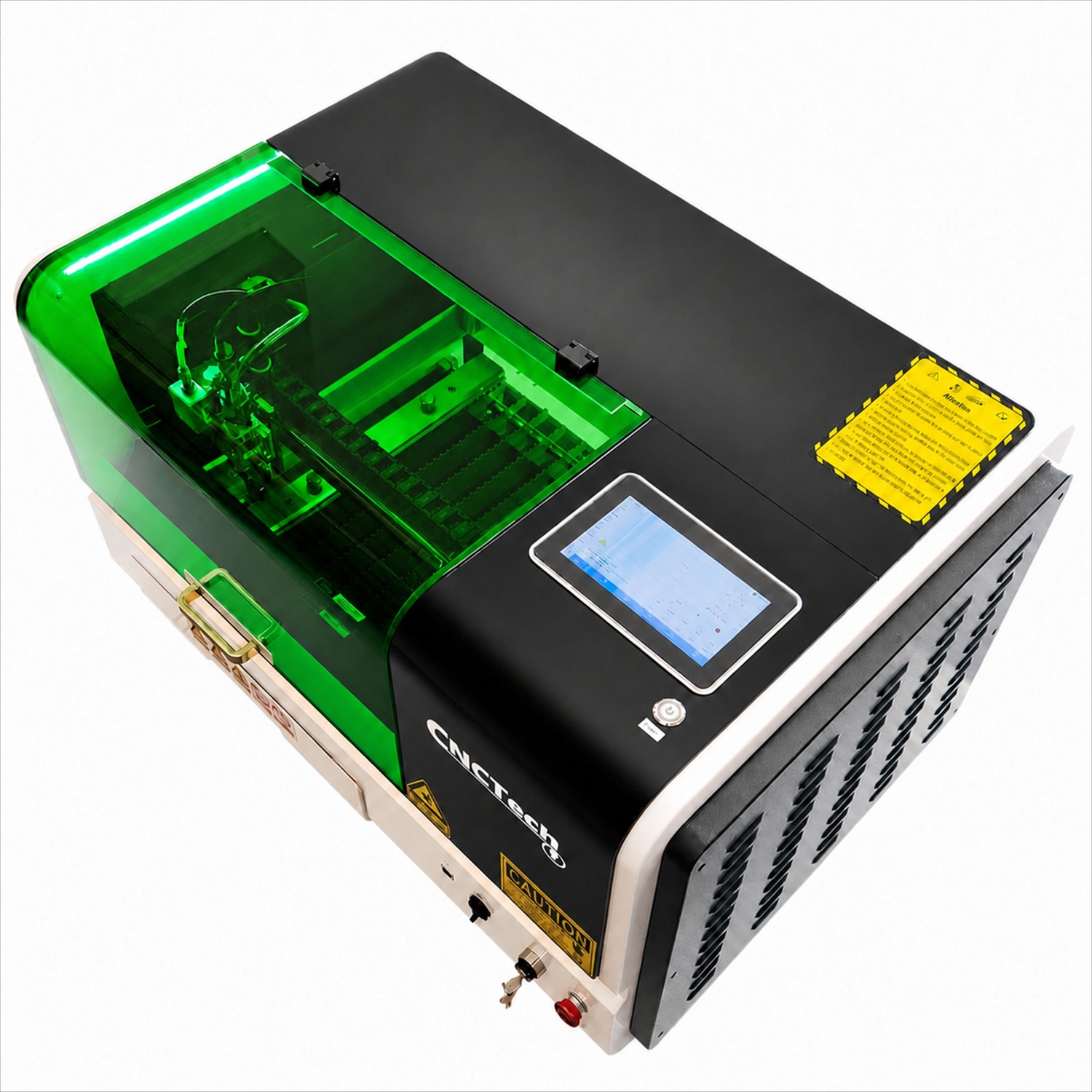

Wycinarka laserowa FIBER ZX-3030FL — 800 W, 300 × 280 mm
Źródło JPT chłodzone powietrzem, głowica Au3Tech A50M i NexCut X1 do niewielkich metalowych detali.
Wycinaj metal według własnych projektów
Twórz elementy techniczne, tabliczki i części obudów na własnej wycinarce FIBER. Technologia laserowa daje swobodę realizacji konturów, otworów i układów kilku detali w jednym projekcie.
ZX-3030FL to zamknięta wycinarka FIBER o mocy 800 W i efektywnym polu cięcia 300 × 280 mm. Jest przeznaczona do niewielkich detali, prototypów i krótkich serii ze stali węglowej, stali nierdzewnej, aluminium oraz mosiądzu. Format odpowiada tabliczkom, uchwytom, frontom, panelom i elementom obudów przygotowywanym przed dalszą obróbką. Źródło JPT YDFLC-800-L-A-S-05 ma własne chłodzenie powietrzem. Głowica Au3Tech A50M wykorzystuje ręczne ogniskowanie i pojemnościowe śledzenie powierzchni, a system MCC200 z NexCut X1 umożliwia obsługę projektu oraz parametrów z komputera lub panelu dotykowego.
Własne cięcie metalu otwiera możliwości wykonywania prototypów, krótkich serii i bieżących zamówień. Masz kontrolę nad geometrią projektu oraz organizacją pracy w zakładzie.
Najważniejsze zalety
Cięcie metalu w kompaktowym formacie
JPT YDFLC-800-L-A-S-05 to źródło FIBER CW o mocy optycznej 800 W i nominalnej długości fali 1080 nm. Możesz realizować tabliczki, panele, uchwyty i prototypy na własnej maszynie.
Regulacja ogniska i śledzenie blachy
Ręczna regulacja głowicy A50M pozwala dopasować punkt skupienia do rodzaju i grubości blachy. Wymienna optyka ochronna ułatwia obsługę głowicy podczas kolejnych projektów.
Pliki i parametry w jednym miejscu
Z komputera można przygotować zadanie, zaimportować parametry z maszyny i ustawić warstwy, moc, prędkość, gaz oraz wysokość cięcia. Kontrola nad projektem ułatwia wykonywanie kolejnych wersji detalu oraz powtarzanie przygotowanych zleceń.
Wygodne pole dla Twoich projektów
Zębate listwy zmniejszają powierzchnię styku blachy z podparciem. Możesz realizować pojedynczy projekt albo układ kilku części w dostępnej przestrzeni roboczej.
Zwarta konstrukcja do własnej produkcji
Trzy cyfrowe sterowniki krokowe Leadshine DM415S współpracują z modułowym napędem pasowym. Masz własne stanowisko do projektów technicznych, prototypów i krótkich serii.
Kontrola ciśnienia gazu
Regulator proporcjonalny SMC ITV1060-312L pomaga utrzymywać zadane ciśnienie gazu roboczego. To wyposażenie przydatne podczas pracy ze stalą i innymi metalami przewidzianymi dla maszyny.
Pomysły na zastosowania
Prototypy i krótkie serie
Części do weryfikacji konstrukcji i kolejne wersje projektu.
Detale techniczne
Uchwyty, panele, wsporniki i elementy obudów.
Reklama i oznaczenia
Tabliczki, szyldy i dekoracje z metalu.
Źródło JPT
800 W, fala ciągła i chłodzenie powietrzem
JPT YDFLC-800-L-A-S-05 to źródło FIBER CW o mocy optycznej 800 W i nominalnej długości fali 1080 nm. Własne chłodzenie powietrzem eliminuje osobny chiller oraz instalację wodną. Źródło JPT z chłodzeniem powietrzem tworzy zwarte stanowisko do niewielkich części z metalu.
Możesz realizować tabliczki, panele, uchwyty i prototypy na własnej maszynie.

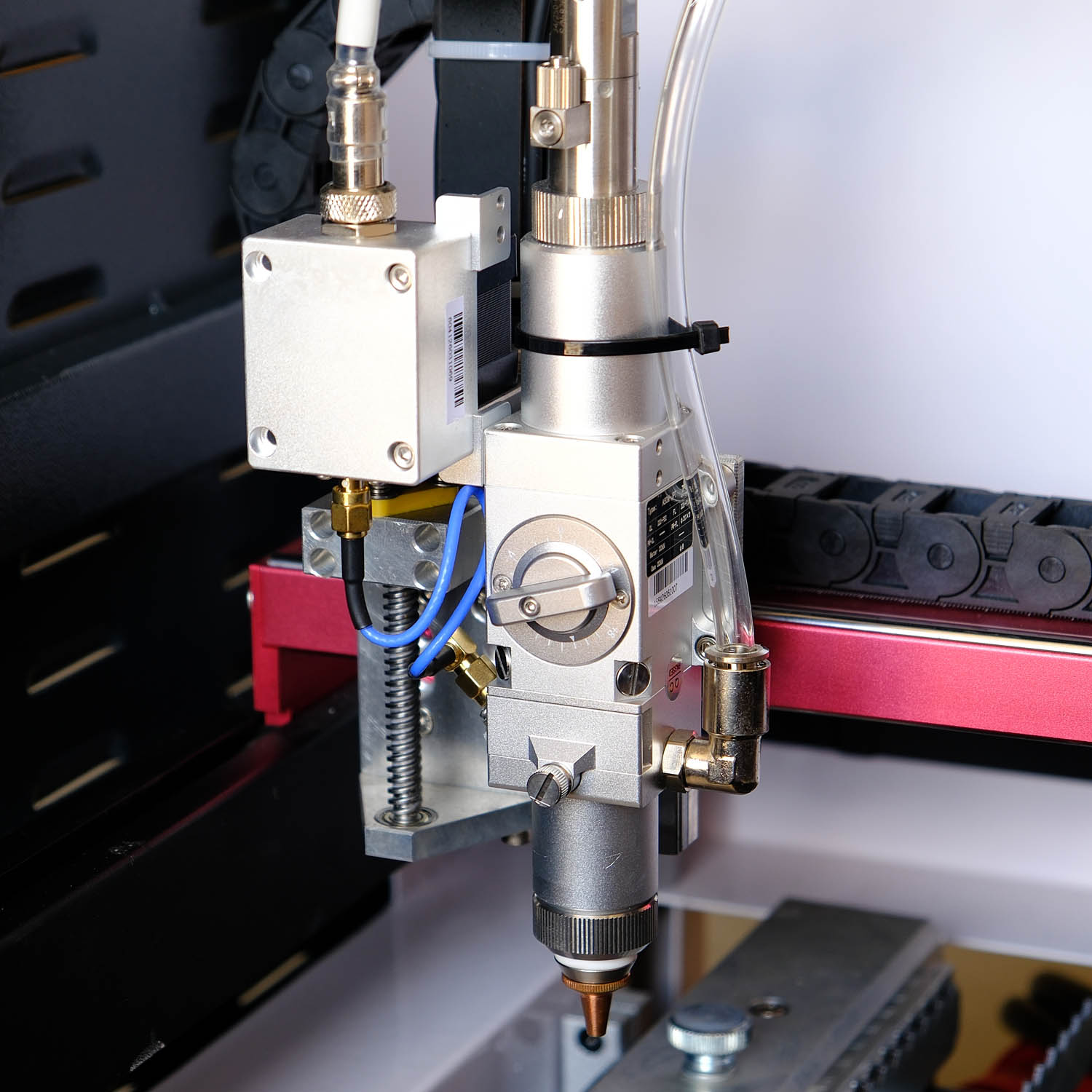

Głowica Au3Tech A50M
Ręczne ustawienie ogniska i pojemnościowe śledzenie
Ręczna regulacja głowicy A50M pozwala dopasować punkt skupienia do rodzaju i grubości blachy. Układ pojemnościowy śledzi powierzchnię i kontroluje odległość dyszy podczas pracy. Ręczne ustawienie ogniska współpracuje z pojemnościowym śledzeniem powierzchni. Daje to kontrolę nad punktem skupienia i wysokością głowicy.
Wymienna optyka ochronna ułatwia obsługę głowicy podczas kolejnych projektów.

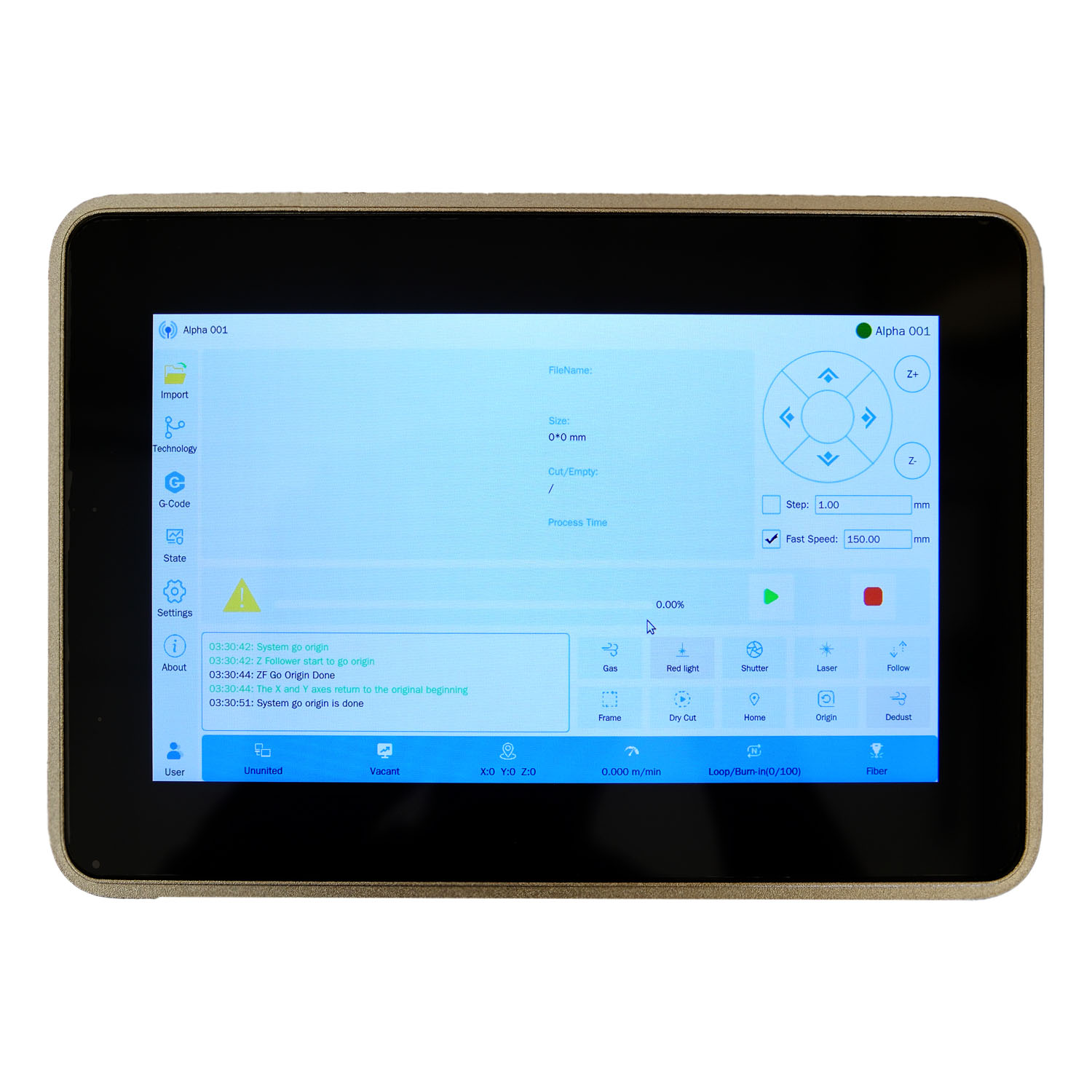

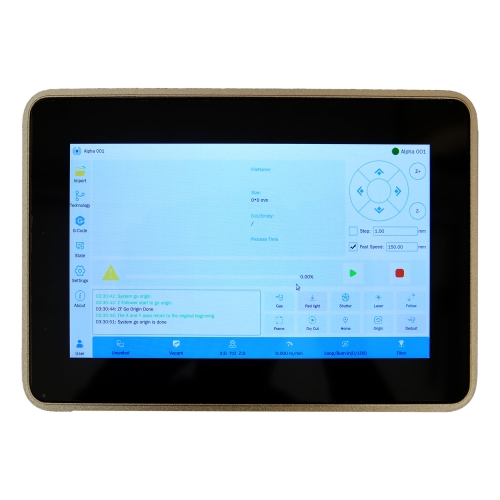

Sterowanie i program
MCC200 + NexCut X1 z komputerem lub panelem
Z komputera można przygotować zadanie, zaimportować parametry z maszyny i ustawić warstwy, moc, prędkość, gaz oraz wysokość cięcia. Panel dotykowy umożliwia bazowanie, pozycjonowanie i obsługę plików offline. Oprogramowanie łączy projekt z obsługą urządzenia. Możesz organizować geometrię oraz parametry zadania we wspólnym środowisku.
Kontrola nad projektem ułatwia wykonywanie kolejnych wersji detalu oraz powtarzanie przygotowanych zleceń.

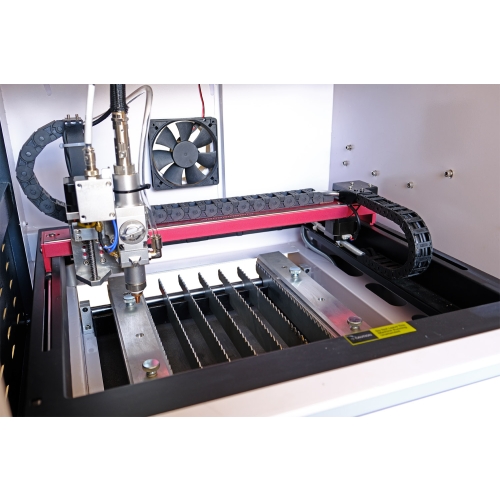

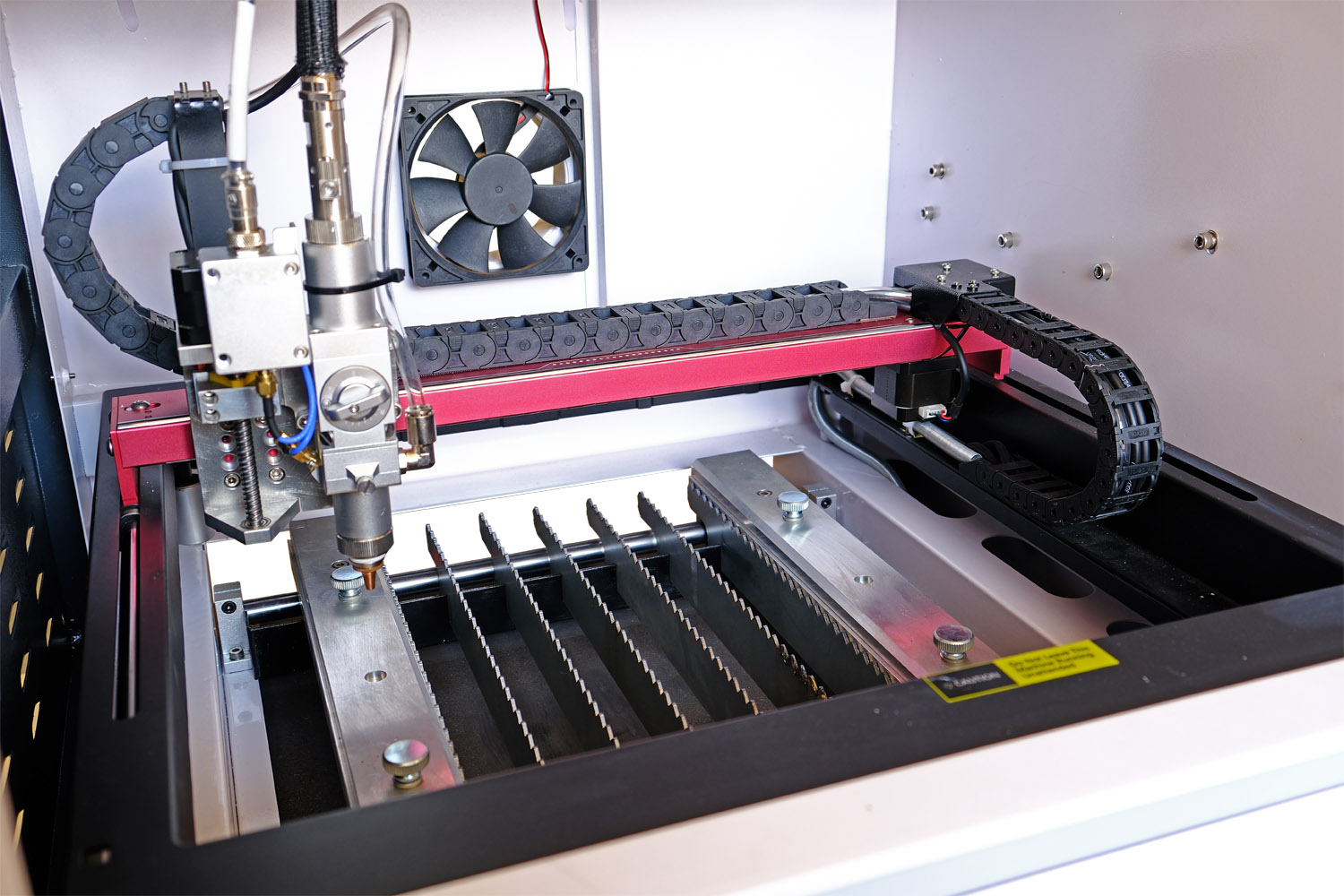

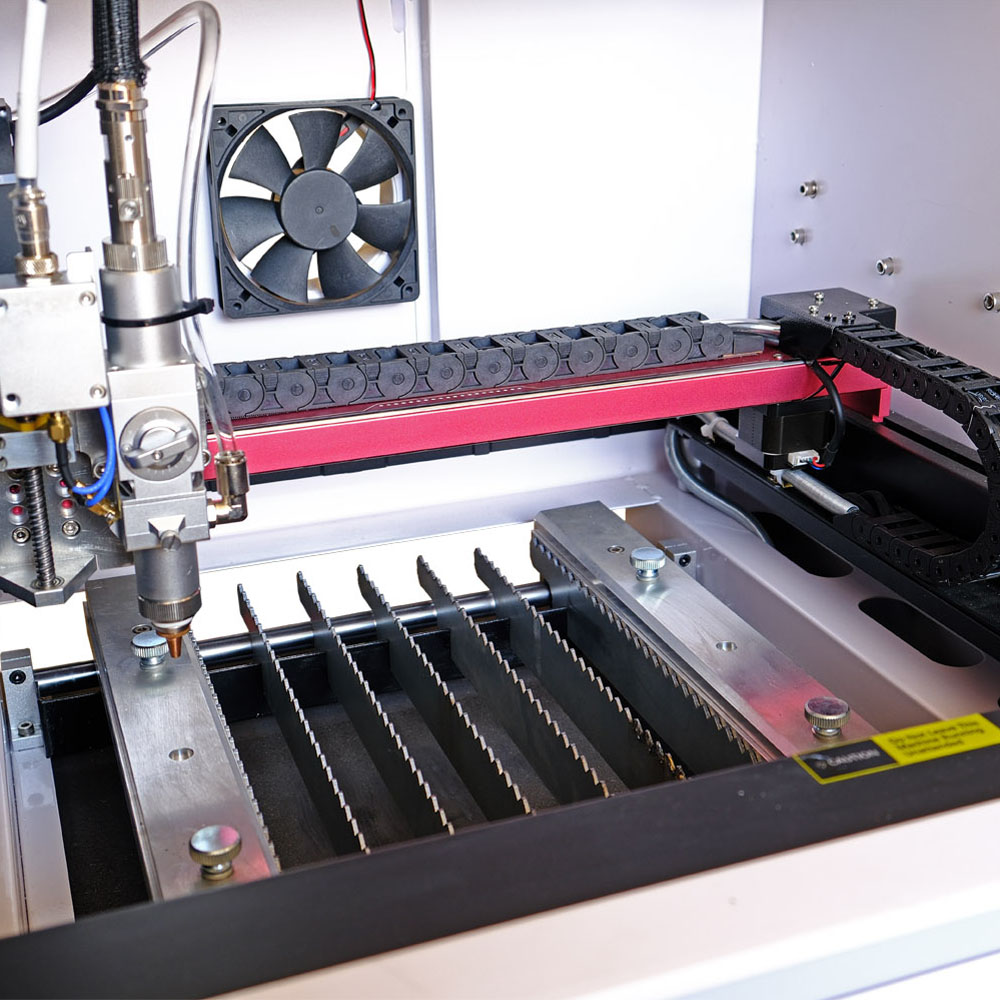

Stół roboczy
Nożowe podparcie i szuflada na drobne odpady
Zębate listwy zmniejszają powierzchnię styku blachy z podparciem. Listwy po obu stronach stołu pomagają w zamocowaniu materiału. Stół daje miejsce na materiał i rozmieszczenie detali. Jego konstrukcja wspiera organizację załadunku, obróbki i odbioru gotowych elementów.
Możesz realizować pojedynczy projekt albo układ kilku części w dostępnej przestrzeni roboczej.

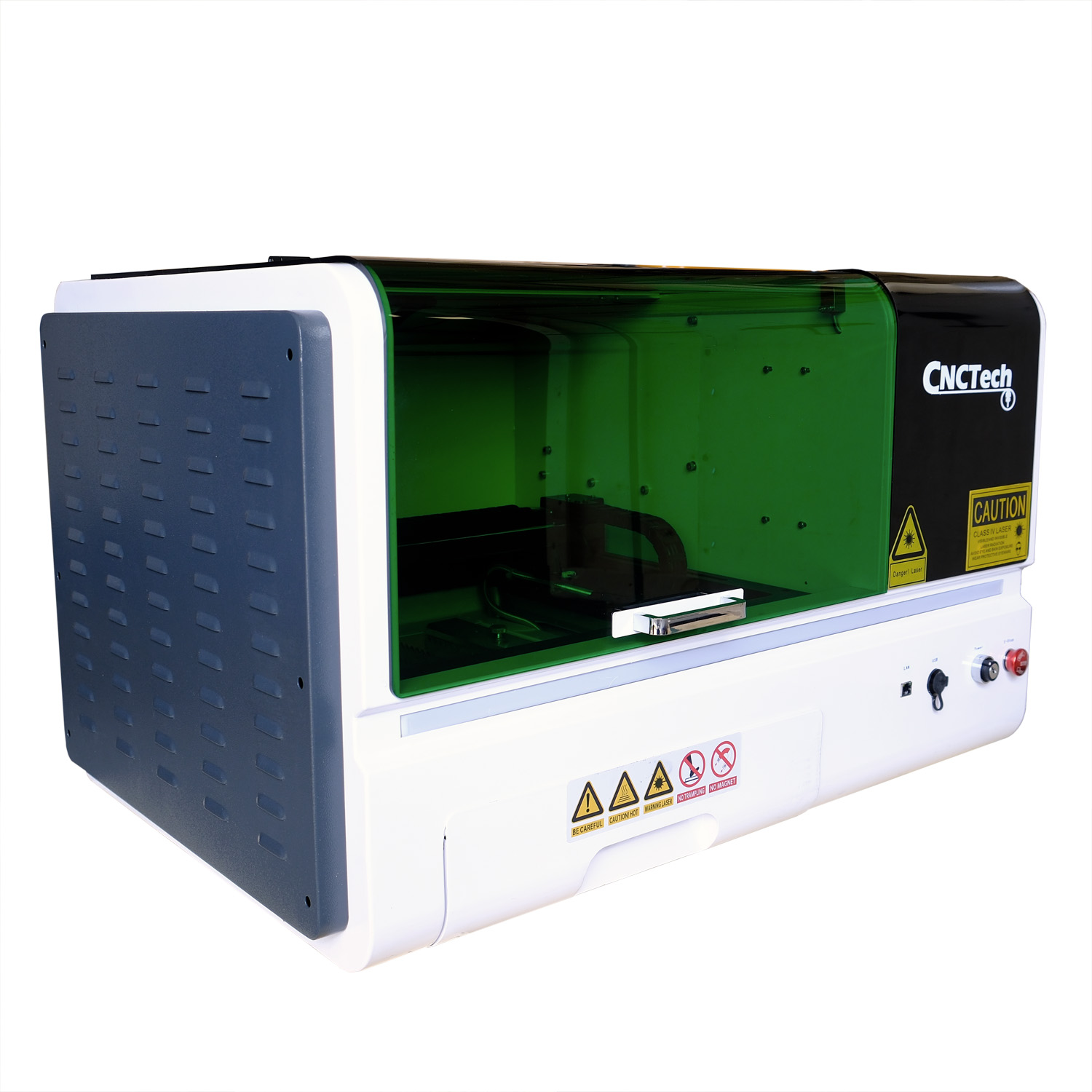

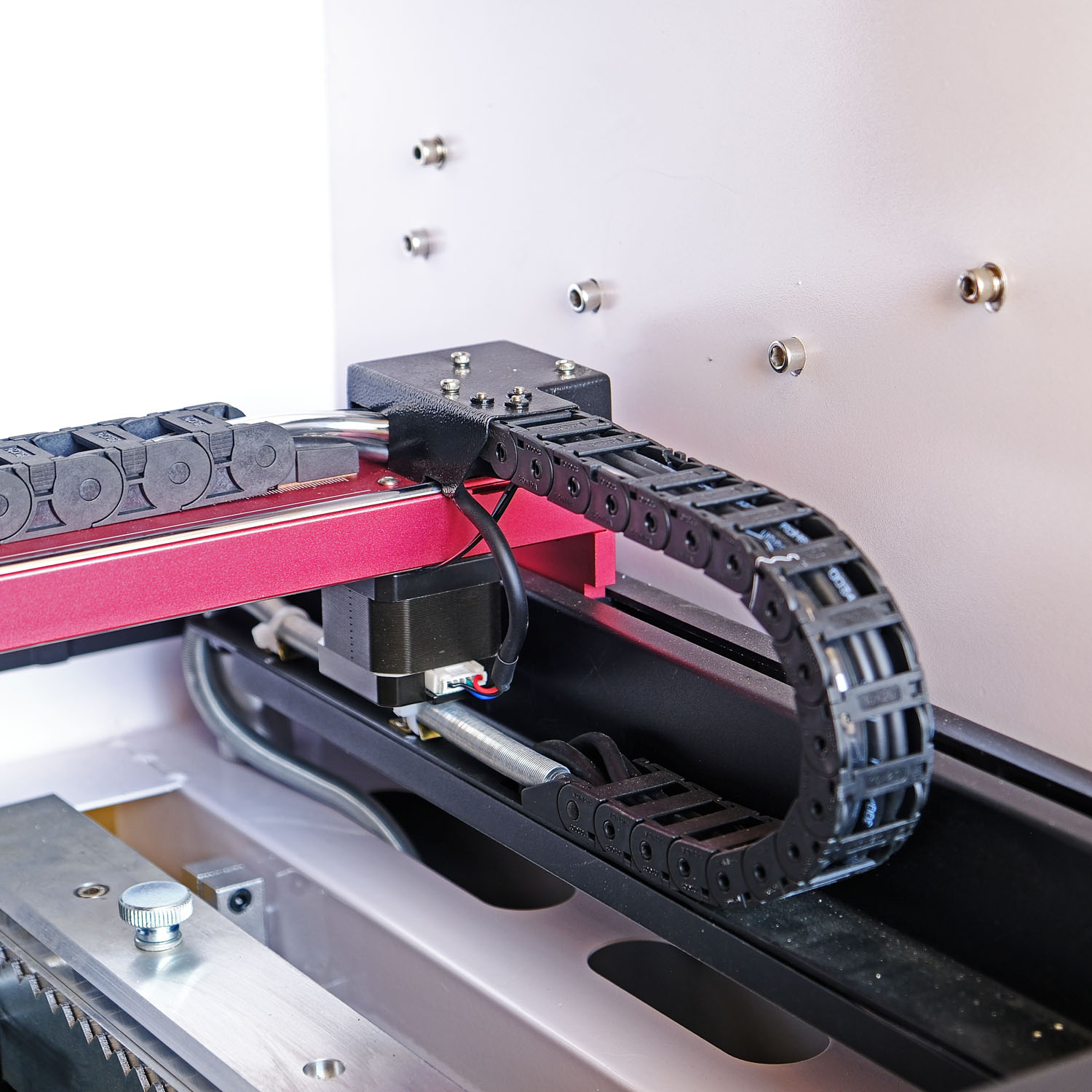

Napęd i rama
Modułowa transmisja pasowa w zwartej konstrukcji
Trzy cyfrowe sterowniki krokowe Leadshine DM415S współpracują z modułowym napędem pasowym. Rama ze stopu aluminium i zamknięta obudowa tworzą zwartą maszynę o wymiarach 900 × 590 × 560 mm. Rama oraz napędy tworzą mechaniczne zaplecze ruchu osi. Zwarta forma pozwala włączyć urządzenie do wyposażenia mniejszej pracowni.
Masz własne stanowisko do projektów technicznych, prototypów i krótkich serii.

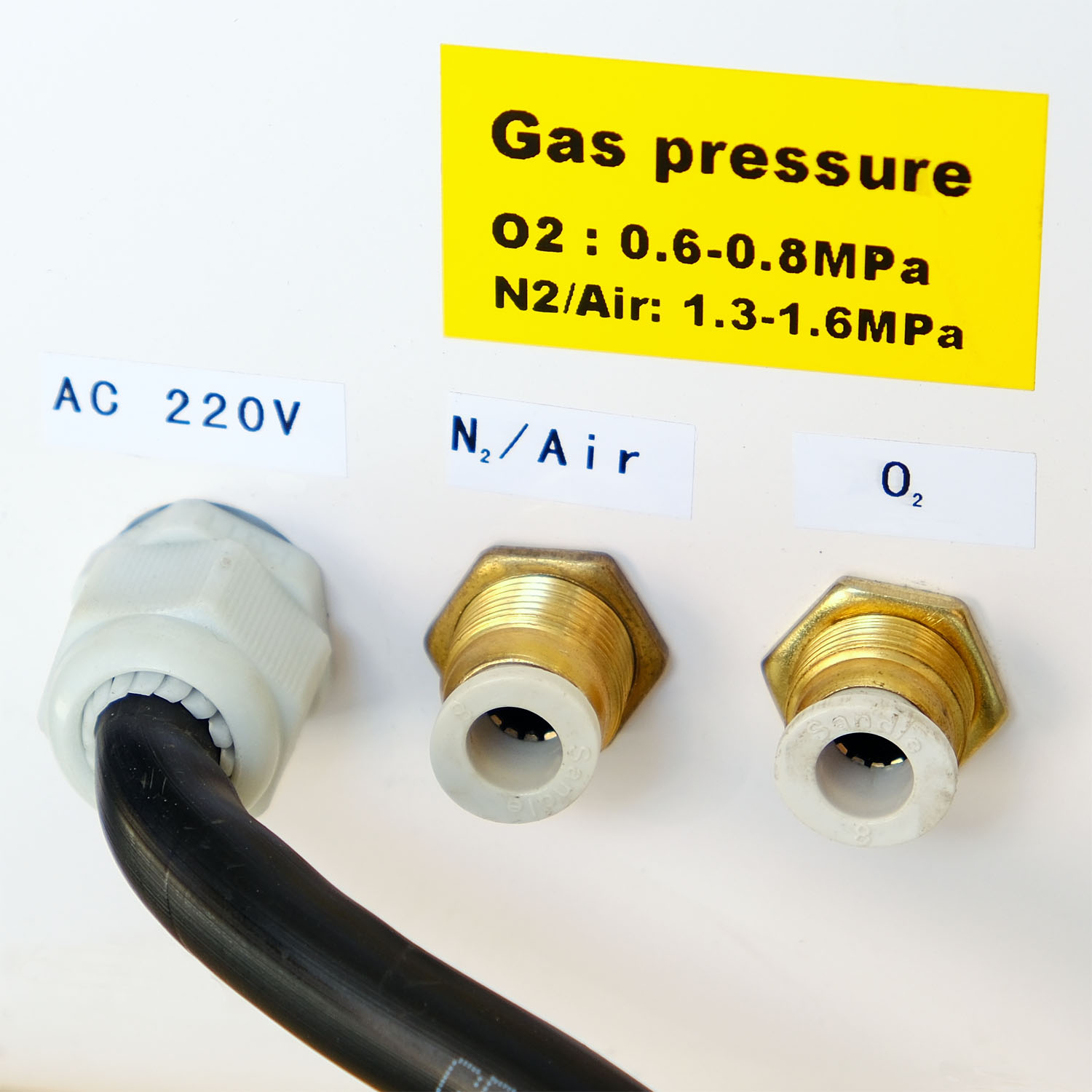

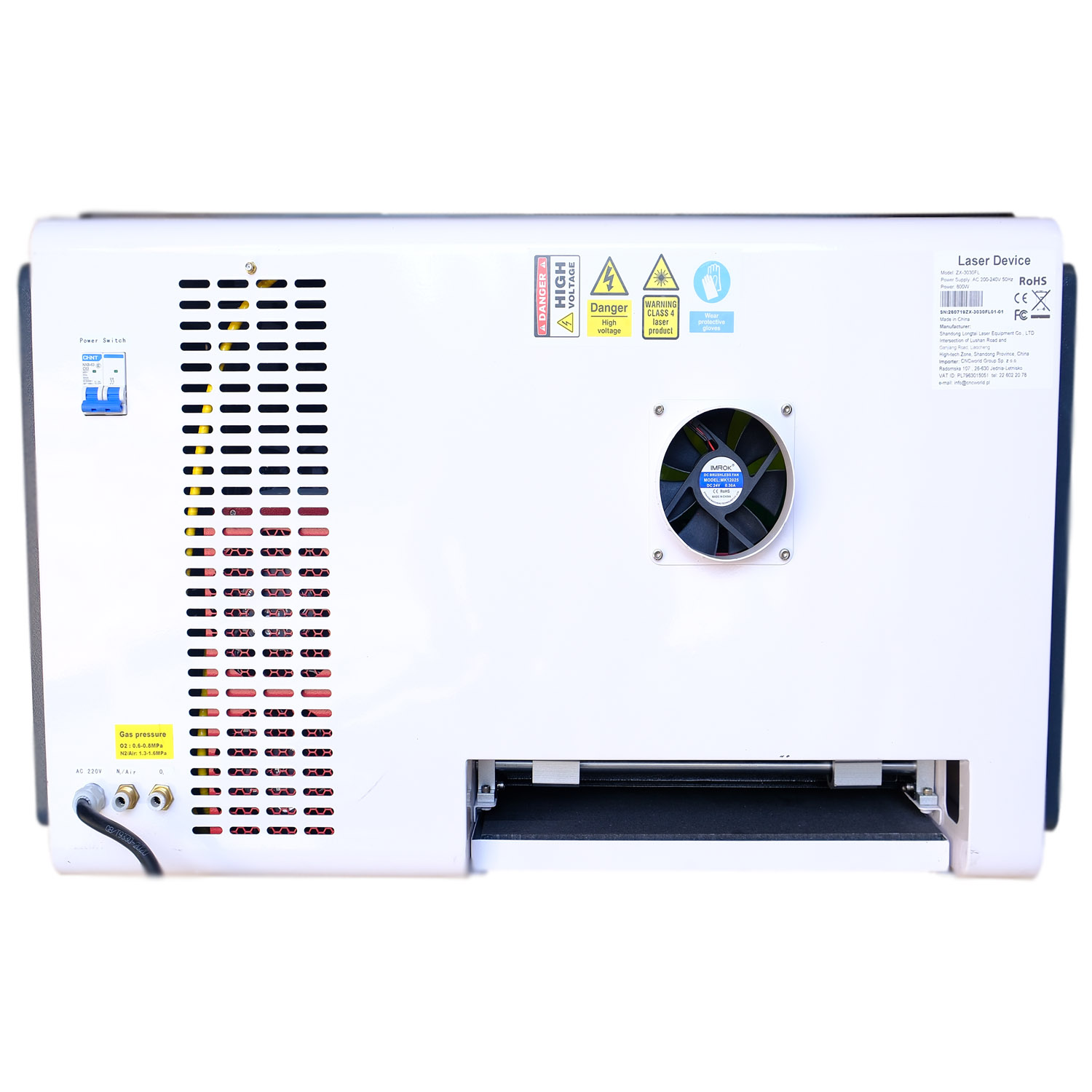

Gaz i regulator SMC
Osobny tlen oraz azot / przygotowane powietrze
Regulator proporcjonalny SMC ITV1060-312L pomaga utrzymywać zadane ciśnienie gazu roboczego. Maszyna ma osobny port O₂ i wspólny port N₂ / powietrza. Regulator proporcjonalny wspomaga utrzymanie zadanego ciśnienia gazu roboczego. Osobne przyłącza pozwalają obsługiwać konfiguracje z tlenem oraz azotem lub przygotowanym powietrzem.
To wyposażenie przydatne podczas pracy ze stalą i innymi metalami przewidzianymi dla maszyny.

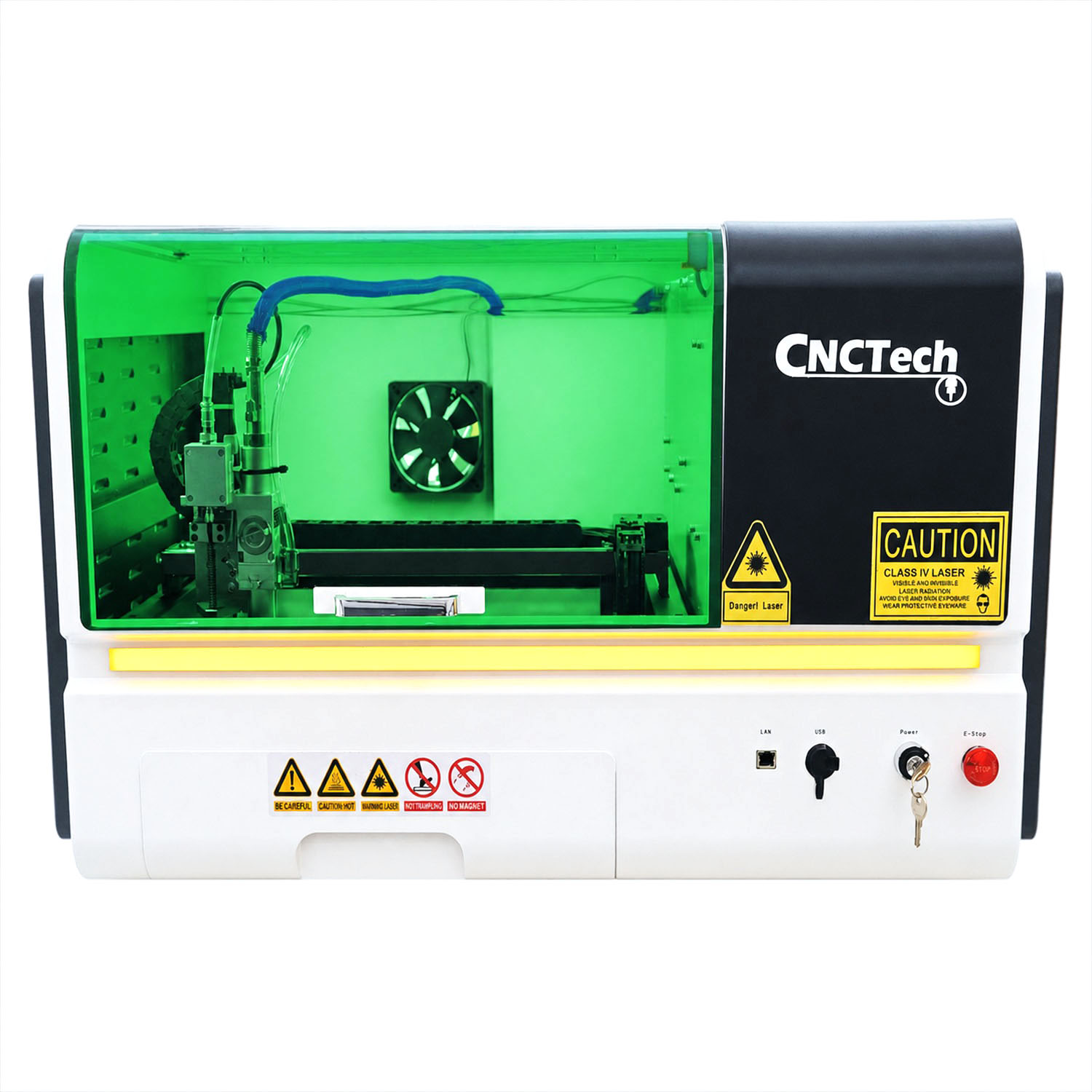

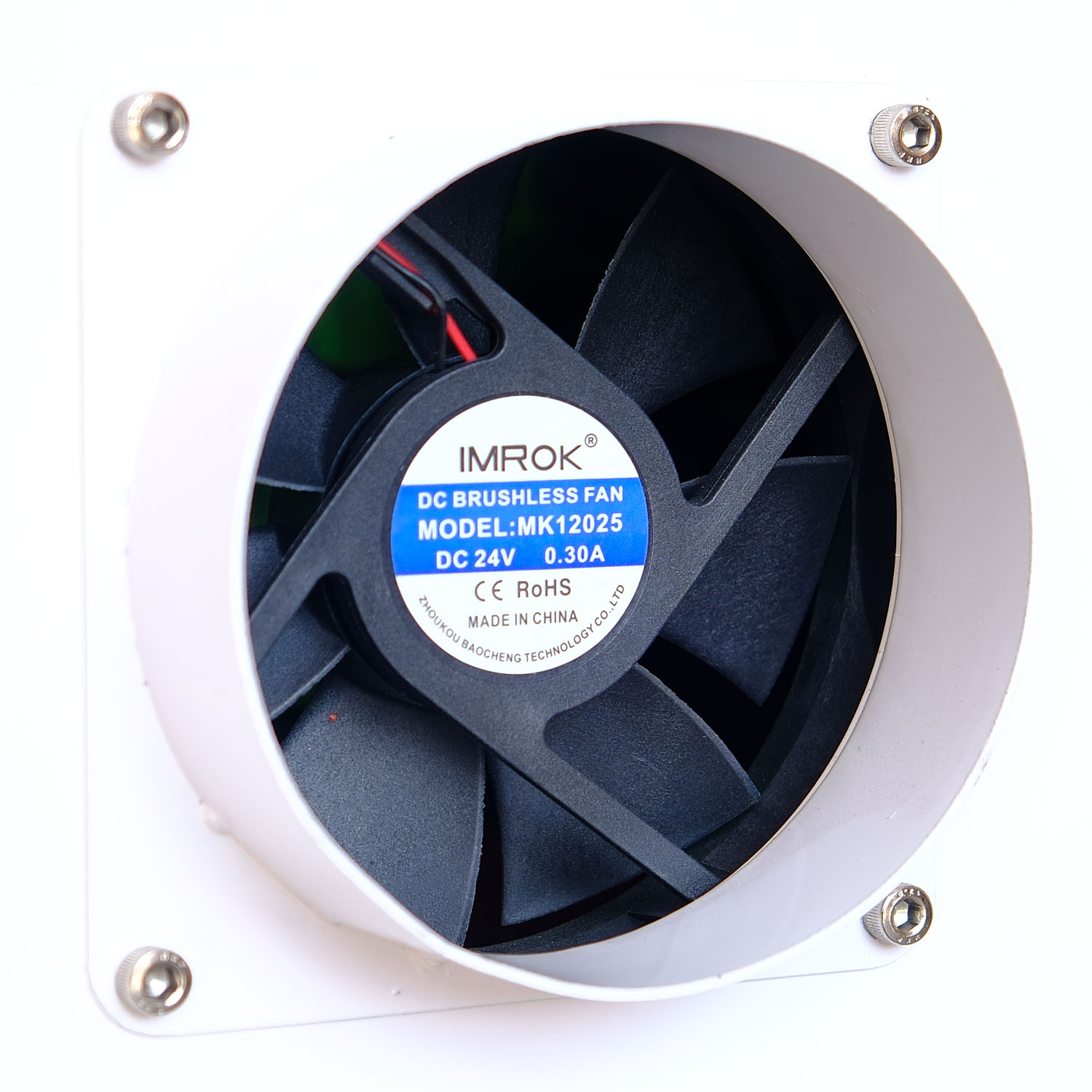

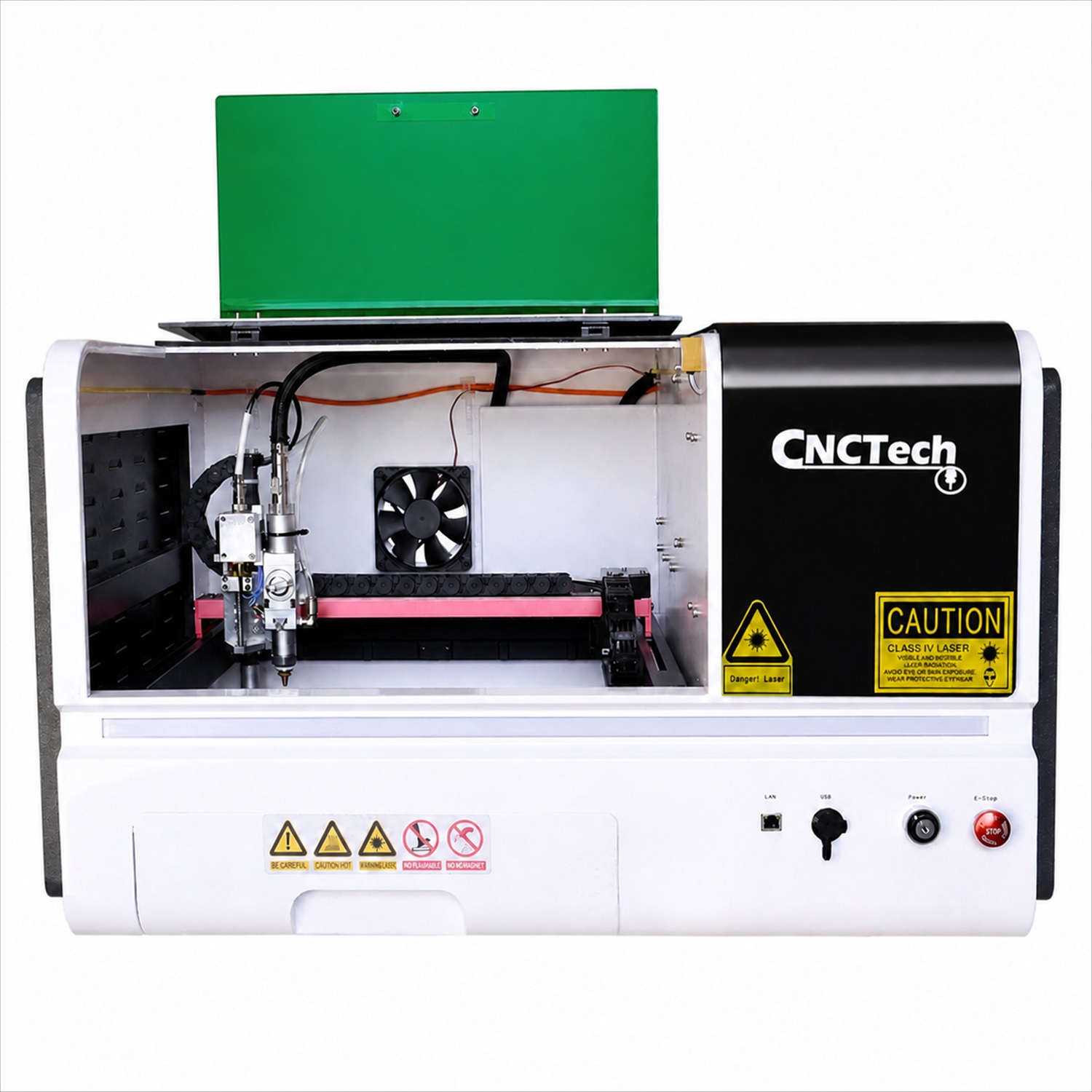

Stanowisko i odciąg
Zamknięta komora, wentylator i przewód odciągowy
Komora robocza oddziela proces od otoczenia, a zielona osłona umożliwia obserwację. Wentylator do wyciągu oraz elastyczny przewód pomagają połączyć urządzenie z przygotowaną instalacją odciągową. Komora skupia obróbkę w maszynie, a przyłącze odciągu ułatwia połączenie urządzenia z instalacją stanowiska.
Zwarta forma stanowi wygodne rozwiązanie dla pracowni wykonującej niewielkie części z metalu.
Metale i zakres obróbki
Stal węglowa
- Uchwyty, wsporniki, tabliczki i niewielkie części.
- Orientacyjna grubość 4–6 mm.
Stal nierdzewna
- Fronty, panele, oznaczenia i elementy obudów.
- Orientacyjna grubość 1–2 mm.
Aluminium
- Lekkie obudowy, maskownice i detale techniczne.
- Orientacyjna grubość 1–1,5 mm.
Mosiądz
- Szyldy, dekoracje, oznaczenia i małe części.
- Orientacyjna grubość 0,5–1 mm.
Grubości cięcia podano orientacyjnie. Zakres zależy od gatunku metalu i konfiguracji procesu.
Oprogramowanie i sterowanie
NexCut X1 i pliki offline
Konfiguracja sterowania: Au3Tech MCC200 + NexCut X1. Sterowanie łączy przygotowany projekt z obsługą urządzenia i parametrami zadania.
Własne pliki pozwalają realizować projekty indywidualne, przygotowywać kolejne wersje detalu oraz wracać do wybranej geometrii przy następnych zleceniach.
Co zyskujesz w codziennej pracy
Wycinaj metal według własnych projektów
- Prototypy i krótkie serie — Części do weryfikacji konstrukcji i kolejne wersje projektu.
- Detale techniczne — Uchwyty, panele, wsporniki i elementy obudów.
- Reklama i oznaczenia — Tabliczki, szyldy i dekoracje z metalu.
- Własne projekty — Swoboda realizacji zleceń według własnej grafiki lub geometrii.
- Kolejne zamówienia — Możliwość rozwijania oferty o nowe produkty i krótkie serie.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Model | ZX-3030FL |
| Efektywne pole cięcia | 300 × 280 mm |
| Zakres XYZ | 300 × 280 × 50 mm |
| Typ i moc lasera | FIBER CW, 800 W |
| Źródło | JPT YDFLC-800-L-A-S-05, chłodzone powietrzem |
| Długość fali | Nominalnie 1080 nm |
| Głowica | Au3Tech A50M, ręczne ogniskowanie |
| Śledzenie wysokości | Pojemnościowe |
| Sterowanie / program | Au3Tech MCC200 + NexCut X1 |
| Sterowniki napędów | 3 × Leadshine DM415S, cyfrowe krokowe |
| Transmisja | Modułowy napęd pasowy |
| Stół | Zębaty nożowy, podświetlenie, szuflada na odpady |
| Rama | Stop aluminium, zamknięta obudowa |
| Regulator gazu | SMC ITV1060-312L, proporcjonalny elektropneumatyczny |
| Gazy | Tlen, azot lub przygotowane powietrze |
| Przyłącza | Osobne O₂; wspólne N₂ / powietrza |
| Zalecane ciśnienia | O₂: 0,6–0,8 MPa; N₂ / powietrze: 1,3–1,6 MPa |
| Dokładność pozycjonowania | 0,05 mm/m |
| Powtarzalność | ±0,05 mm/m |
| Przyspieszenie | 0,3–0,5 G |
| Formaty | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |
| Dane | USB / WLAN |
| Zasilanie | AC 220 V ±10%, 50/60 Hz, 1 faza |
| Moc całkowita | Około 4 kW |
| Wymiary maszyny | 900 × 590 × 560 mm |
| Masa netto | Około 70 kg |
| Wymiary opakowania | 1030 × 730 × 740 mm |
| Masa brutto | Około 117 kg |
| Środowisko | 15–30°C, wilgotność 40–80%, bez kondensacji |
Zestaw startowy ZX-3030FL
- Wycinarka FIBER ZX-3030FL 800 W
- Źródło JPT chłodzone powietrzem i głowica Au3Tech A50M zamontowane w maszynie
- Zestaw soczewek ochronnych
- Mosiężne dysze tnące
- Uchwyty ceramiczne
- Pilot sterujący z przewodem
- Pamięć USB z oprogramowaniem i plikami maszyny
- Antena WLAN
- Zestaw kluczy imbusowych
- Elastyczny przewód odciągowy z opaską
- Przełącznik kluczykowy z kluczami
- Zestaw próbek cięcia
- Instrukcja obsługi w języku polskim
Pytania przed zakupem
Jak duże projekty można realizować?
300 × 280 mm.
Jakie źródło pracuje w maszynie?
JPT YDFLC-800-L-A-S-05, chłodzone powietrzem.
Jakie sterowanie jest w zestawie?
Au3Tech MCC200 + NexCut X1.
Co otrzymuję razem z maszyną?
Wycinarka FIBER ZX-3030FL 800 W; Źródło JPT chłodzone powietrzem i głowica Au3Tech A50M zamontowane w maszynie; Zestaw soczewek ochronnych; Mosiężne dysze tnące; Uchwyty ceramiczne; Pilot sterujący z przewodem; Pamięć USB z oprogramowaniem i plikami maszyny; Antena WLAN; Zestaw kluczy imbusowych; Elastyczny przewód odciągowy z opaską; Przełącznik kluczykowy z kluczami; Zestaw próbek cięcia; Instrukcja obsługi w języku polskim.
